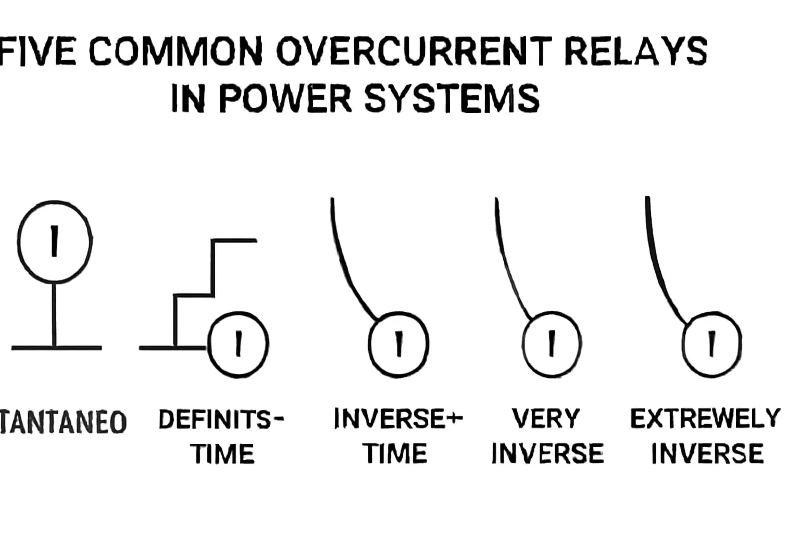

Một rơle quá dòng giữ cho các hệ thống điện an toàn bằng cách phát hiện quá nhiều dòng điện. Nó hành động khi có vấn đề như mạch ngắn hoặc quá tải. Rơle hoạt động bằng cách kiểm tra mức độ hiện tại và thời gian lỗi. Có năm loại chính: rơle quá dòng ngay lập tức,Thời gian xác định rơle quá dòng, rơle thời gian nghịch đảo, rơle quá dòng định hướng và rơle loại cảm ứng quá dòng. Mỗi loại giúp bảo vệ hệ thống điện của bạn.
Bài học chính
- Rơle quá dòng giữ cho các hệ thống điện an toàn bằng cách phát hiện quá nhiều dòng điện.
- Năm loại chính, thời gian xác định, thời gian nghịch đảo, định hướng và cảm ứng-Aech có công việc đặc biệt để ngăn chặn lỗi.
- Chọn đúng rơle là rất quan trọng để giữ cho hệ thống an toàn. Nó dừng các chuyến đi sai và xử lý lỗi chính xác.
- Một số rơle có thời gian chậm trễ để chỉ đi một số phần nhất định. Điều này giúp phần còn lại của hệ thống tiếp tục hoạt động trong các vấn đề.
- Rơle cảm ứng là đáng tin cậy và rẻ tiền, hoàn hảo cho các hệ thống cũ cần ít được chăm sóc.
Rơle quá dòng tức thời
Cách nó hoạt động
Một rơle quá dòng tức thời phát hiện dòng điện cao và hoạt động nhanh. Nó bật khi dòng điện vượt quá giới hạn đã đặt, được gọi là giá trị đón. Rơle này không có độ trễ thời gian, vì vậy nó phản ứng nhanh với các vấn đề. Quá trình bao gồmBa bước chính:
| Bước chân | Nó có nghĩa là gì |
|---|---|
| Mức nhận | Cấp độ hiện tại kích hoạt rơle. |
| Mức độ bỏ học | Cấp độ hiện tại tắt rơle. |
| Thời gian trì hoãn | Thời gian cần thiết để hành động sau khi bật. |
Không chậm trễ, rơle này hoạt động nhanh trong các lỗi. Nó giúp bảo vệ thiết bị và giữ cho hệ thống ổn định.
Tại sao nó hữu ích
Rơle này đơn giản và hoạt động rất nhanh. Nó bảo vệ các bộ phận quan trọng như máy biến áp và máy phát điện. Thiết lập dễ dàng của nó tiết kiệm thời gian trong quá trình cài đặt và bảo trì. Thiết kế là đáng tin cậy và hoạt động tốt trong các lỗi.
Sử dụng trong bảo vệ ngắn mạch
Rơle này là tuyệt vời để bảo vệ ngắn mạch. Nó nhanh chóng tách các bộ phận bị hư hỏng của hệ thống để ngăn chặn các vấn đề lớn hơn. Ví dụ thực tế cho thấy nó hoạt động tốt như thế nào:
| Ví dụ | Chi tiết |
|---|---|
| Kiểm tra chuyển tiếp | Rơleđã làm việc tốt trong các lỗi, chứng minh độ tin cậy của nó. |
| Nghiên cứu dữ liệu lỗi | Dữ liệu đã giúp kiểm tra khả năng chống lỗi và cải thiện các mô hình. |
| Kiểm tra trở kháng | Các lỗi đã xác nhận trở kháng chuỗi không của dòng. |
Dữ liệu hiệu suất cho thấy điểm mạnh của nó:
| Dữ liệu hiệu suất | Những gì nó cho thấy |
|---|---|
| Cài đặt chuyến đi | Rơle được đặt cho các chuyến đi và tính toán cụ thể. |
| Vị trí lỗi | Phương pháp giúp tìm lỗi và kiểm tra độ chính xác của hệ thống. |
Rơle này xóa lỗi nhanh chóng, bảo vệ thiết bị và tránh mất điện.
Thời gian xác địnhRơle quá dòng
Chức năng giảm thời gian
Rơle này hoạt động với độ trễ thời gian đặt. Khi dòng điện vượt quá giới hạn, nó chờ trước khi hành động. Sự chậm trễ ngăn chặn nó vấp ngã trong quá trình tăng nhỏ. Bạn có thể thay đổi độ trễ để phù hợp với nhu cầu của hệ thống.
Mẹo:Sử dụng rơle này để kiểm soát tốt hơn thời gian lỗi.
Độ trễ giúp quyết định phần nào của hệ thống phản ứng đầu tiên. Bằng cách này, chỉ có khu vực có vấn đề được tắt, giữ cho phần còn lại hoạt động.
Lợi ích trong việc vấp ngã chọn lọc
Bước đi có chọn lọc là một lợi thế lớn của rơle này. Nó chỉ tắt phần bị lỗi, khiến phần còn lại chạy. Điều này làm giảm thời gian chết và tránh thêm vấn đề. Ví dụ: nếu một bộ nạp có lỗi, chỉ có những chuyến đi của bộ nạp đó. Các nguồn cấp dữ liệu khác ở lại, bảo vệ thiết bị và giữ cho hệ thống ổn định. Rơle này cải thiện hiệu quả và độ tin cậy.
Các trường hợp sử dụng trong bảo vệ phối hợp
Rơle này là chìa khóa trong các kế hoạch bảo vệ phối hợp. Bạn có thể đặt sự chậm trễ khác nhau cho rơle trong các khu vực khác nhau. Rơle gần nhất với lỗi hành động trước, trong khi những người khác chờ đợi. Thiết lập này rất quan trọng trong các hệ thống lớn với nhiều lớp bảo vệ. Ở những nơi như nhà máy hoặc trạm biến áp, nó ngăn chặn những thất bại lớn hơn. Hiệu suất ổn định của nó làm cho nó trở thành một lựa chọn đáng tin cậy cho sự an toàn.
Thời gian nghịch lý chuyển tiếp quá dòng
Cách nó hoạt động với thời gian và hiện tại
Rơle này đi nhanh hơn với dòng lỗi cao hơn. Nó phản ứng chậm hơn so với quá tải nhỏ nhưng nhanh chóng với các lỗi lớn. Tính năng này giúp xử lý các lỗi dựa trên kích thước của chúng. Ví dụ, một vấn đề nhỏ gây ra sự chậm trễ, nhưng một lỗi lớn nhận được phản hồi tức thì. Điều này làm cho nó tuyệt vời cho các hệ thống cần kiểm soát lỗi chính xác. Bạn có thể thay đổi cài đặt của nó để phù hợp với hệ thống của bạn. Điều chỉnh đường cong hiện tại thời gian đảm bảo bảo vệ thích hợp. Tính linh hoạt này tránh các chuyến đi không cần thiết và giữ cho hệ thống hoạt động trơn tru. Đó là một lựa chọn phổ biến trong các thiết lập sức mạnh hiện đại.
Điều chỉnh các mức lỗi khác nhau
Rơle này thay đổi phản hồi của nó dựa trên kích thước lỗi. Không giống như rơle thời gian cố định, nó thích nghi với cường độ của lỗi. Điều này làm giảm thiệt hại và cải thiện an toàn hệ thống. Dữ liệu hiệu suất cho thấy lợi ích của nó:
| Số liệu | Tỷ lệ cải thiện | Nó có nghĩa là gì |
|---|---|---|
| Thời gian vấp ngã nhanh hơn | 41.07% | Các chuyến đi nhanh hơn các mô hình cũ hơn, cải thiện phản ứng lỗi. |
| Thời gian phối hợp tốt hơn | 77.98% | Giảm sự chậm trễ giữa bảo vệ chính và dự phòng. |
Những tính năng này giúp xóa các lỗi nhanh hơn và ngăn ngừa các vấn đề lớn hơn.
Nó được sử dụng ở đâu
Rơle này được sử dụng trong nhiều ngành công nghiệp để bảo vệ lỗi. Nó xử lý cả hai lỗi nhỏ và lớn, làm cho nó rất hữu ích. Ví dụ: Bộ điều khiển năng lượng trạng thái rắn mới (SSPC) sử dụng rơle này với tính năng "theo dõi nhiệt". Điều này cải thiện việc phát hiện lỗi bằng cáchkhoảng 10%, đảm bảo an toàn tốt hơn. Trong cuộc sống thực, những rơle này bảo vệ các máy biến áp, động cơ và người cấp dữ liệu. Chúng cũng là chìa khóa trong các hệ thống bảo vệ lớp. Nhiều rơle làm việc cùng nhau để cô lập các lỗi một cách nhanh chóng. Sử dụng rơle này cải thiện sự an toàn và giữ cho hệ thống điện đáng tin cậy.
Rơle quá dòng định hướng
Làm thế nào nó tìm thấy hướng lỗi
Một rơle quá dòng định hướng cho thấy một lỗi xảy ra. Điều này rất hữu ích trong các hệ thống nơi dòng chảy theo nhiều hướng. Nó cho biết nếu lỗi là thượng nguồn hoặc hạ nguồn. Bằng cách này, chỉ có khu vực có vấn đề được tắt. Phương pháp mới làm cho việc tìm hướng lỗi dễ dàng hơn. Một phương phápChỉ sử dụng hiện tại sau một lỗiđể tìm hướng của nó. Nó bỏ qua kiểm tra điện áp, làm cho nó đơn giản hơn nhưng vẫn chính xác. Các thử nghiệm cho thấy phương pháp này hoạt động tốt trong các hệ thống hiện đại. Các công cụ khác nhưCác thuật toán di truyền cải thiện cách thức hoạt động của rơle. Những công cụ này làm cho phát hiện lỗi nhanh hơn và tốt hơn.
Tại sao nó quan trọng trong các hệ thống được kết nối
Trong các hệ thống được kết nối, lỗi có thể xảy ra ở bất cứ đâu. Những lỗi này gây ra các dòng ngắn mạch khác nhau. Một rơle định hướng điều chỉnh các thay đổi này để giữ cho hệ thống an toàn. Nó tìm thấy và khắc phục lỗi nhanh chóng, ngăn chặn các vấn đề lớn hơn. Hệ thống thông minh sử dụng Deep Learning cải thiện hiệu suất chuyển tiếp. Họ tìm thấy lỗi trong thời gian thực, làm cho bảo vệ nhanh hơn. Bằng cách xử lý các thay đổi lỗi, các rơle này giữ cho các hệ thống được kết nối ổn định và an toàn.
Nó được sử dụng ở đâu
Rơle định hướng được sử dụng theo nhiều cách ngày nay. Một số ví dụ là:
- Quản lý năng lượng từ các nguồn năng lượng mặt trời hoặc gió, cần thiết lập đặc biệt.
- Cải thiện an toàn hệ thống với các công cụ thông minh và lập kế hoạch tốt hơn.
- Sử dụng dữ liệu tốc độ gió để điều chỉnh cài đặt rơlecho hệ thống điện gió.
- Giải quyết các vấn đề về thời gian chuyển tiếp mà không cần thêm các công cụ giao tiếp.
Những cách sử dụng này cho thấy mức độ linh hoạt và quan trọng của các rơle này. Họ xử lý các hệ thống khó khăn tốt, giữ sức mạnh an toàn và hoạt động trơn tru.
Loại cảm ứng chuyển tiếp quá dòng
Cách nó hoạt động
Rơle này sử dụng cảm ứng điện từ để hoạt động. Nó có một đĩa nhôm quay giữa hai nam châm. Khi hiện tại đi qua, nó tạo ra một từ trường. Trường này làm cho dòng điện nhỏ trong đĩa. Những dòng điện này quay đĩa, và khi nó quay đủ, các chuyến đi tiếp sức. Rơle sau đó tắt mạch bị lỗi. Rơle phản ứng với quá dòng với độ chính xác. Đĩa quay nhanh hơn khi dòng điện cao hơn. Điều này đảm bảo hành động nhanh chóng trong các lỗi lớn.
Lợi ích của thiết kế đơn giản của nó
Thiết kế của rơle này mạnh mẽ và đáng tin cậy. Nó kéo dài một thời gian dài và dễ dàng duy trì. Các bộ phận đơn giản của nó làm cho nó rẻ để vận hành. Không giống như rơle kỹ thuật số hiện đại, nó không cần thiết bị điện tử phức tạp. Điều này có nghĩa là nó tránh các vấn đề như nhiễu điện hoặc trục trặc phần mềm. Nó cũng xử lý dòng lỗi cao mà không mất độ chính xác. Điều này làm cho nó tuyệt vời để bảo vệ các thiết bị quan trọng như Transformers. Bản dựng cứng của nó hoạt động tốt ngay cả trong điều kiện thô.
Sử dụng trong các hệ thống điện cũ hơn
Rơle này rất quan trọng trong các hệ thống điện cũ. Nó bảo vệ những thứ như đường dây điện, nguồn cấp dữ liệu và máy biến áp. Nó chỉ đi bộ phận bị lỗi, giữ cho phần còn lại chạy trơn tru. Lịch sử cho thấy giá trị của nó:
| Năm | Sự kiện |
|---|---|
| 1899 | Được sử dụng để bảo vệ hệ thống 11 kV của nhà máy điện Niagara. |
| 1903 | Đầu tiên được sử dụng để tắt máy phát điện chạy cùng nhau. |
Những sự kiện này cho thấy cách chuyển tiếp này giúp cải thiện sự an toàn của hệ thống điện. Ngay cả ngày nay, đó là một lựa chọn đáng tin cậy cho các thiết lập đơn giản và chắc chắn.
Rơle quá dòng giúp giữ hệ thống điện an toàn khỏi thiệt hại. Năm loại trong thời gian, thời gian nghịch đảo, thời gian nghịch đảo, định hướng và cảm ứng-được sử dụng đặc biệt. Các rơle tức thời hoạt động nhanh trong các vấn đề, trong khi rơle định hướng tìm thấy lỗi xảy ra.
Chọn rơle phù hợp giúp hệ thống hoạt động an toàn và trơn tru. Chọn rơle tốt nhất cần suy nghĩ cẩn thận. Những thứ như thiết lập hệ thống, loại lỗi và làm việc với các thiết bị khác có vấn đề. Lựa chọn tốt dừng các chuyến đi sai và cải thiện xử lý lỗi. Ví dụ, rơle phải cho biết sự khác biệt giữa các sự gia tăng vô hại và lỗi thực sự để tránh các vấn đề. Giá trị của các rơle quá dòng là rõ ràng từ các vấn đề trong quá khứ. Năm 2003, một bản hit mất điện50 triệu ngườiDo vấn đề chuyển tiếp. Chọn và chăm sóc rơle đúng cách có thể ngăn chặn những thất bại như vậy và giữ cho các hệ thống đáng tin cậy.
