Cách xác định kích thước của rơle

Kích thước của rơle đóng một vai trò quan trọng trong việc đảm bảo cả an toàn và hiệu suất. Chọn kích thước chính xác của rơle giúp ngăn chặn các vấn đề như quá nóng hoặc thất bại hệ thống. Nhiều ngành công nghiệp hiện đang tuân thủQuy định an toàn chặt chẽ hơnđể giảm thiểu rủi ro. Các sáng kiến ​​như "Xây dựng nó Arizona" nhấn mạnh sự an toàn của người lao động, làm nổi bật thêm tầm quan trọng của việc chọn kích thước chuyển tiếp thích hợp cho các hệ thống tự động. Trên toàn cầu, thị trường tiếp sức an toàn được dự kiến ​​sẽ tăng từ 742,3 triệu đô la vào năm 2024 lên 1,1 tỷ đô la vào năm 2030, nhấn mạnh tầm quan trọng của việc chọn đúng kích thước của rơle cho hệ thống của bạn.

Những điểm chính

• Chọn kích thước rơle phù hợp là rất quan trọng cho sự an toàn. Nó dừng quá nhiệt và giữ cho hệ thống hoạt động tốt.

•

• Biết loại tải và nhu cầu hiện tại trước. Điều này đảm bảo rơle hoạt động trong thời gian bình thường và khởi động.

•

• Hãy suy nghĩ về những thứ như nhiệt và độ ẩm trong khu vực. Những điều này có thể thay đổi thời gian rơle kéo dài và cách thức hoạt động của nó.

•

• Luôn chọn một rơle với phòng an toàn bổ sung trong xếp hạng của nó. Điều này giúp xử lý các bước nhảy sức mạnh đột ngột và đáng tin cậy.

•

• Kiểm tra và chăm sóc các rơle thường xuyên để tìm thấy vấn đề sớm. Điều này giữ cho hệ thống của bạn an toàn và chạy mà không gặp rắc rối.

Rơle và vai trò của nó trong hệ thống điện là gì

Định nghĩa và chức năng cơ bản của rơle

Rơle là một thiết bị hoạt động giống như một công tắc. Nó sử dụng một tín hiệu nhỏ để điều khiển một mạch lớn hơn. Điều này làm cho nó quan trọng để xử lý các hệ thống công suất cao. Rơle có các bộ phận chuyển động có thể hao mòn theo thời gian. Ví dụ, aRơle 4pdtCó thể quản lý một số mạch cùng một lúc, cho thấy tính linh hoạt của nó.

Rơle có các tính năng cụ thể giải thích cách chúng hoạt động. Đây là một bảng đơn giản:

Biết các tính năng này giúp bạn chọn rơle phù hợp với nhu cầu của bạn.

Tầm quan trọng của rơle trong việc kiểm soát mạch điện

Rơle là chìa khóa để kiểm soát các mạch. Họ kết nối các hệ thống công suất thấp với các thiết bị công suất cao như động cơ. Họ bảo vệ các bộ phận nhạy cảm khỏi dòng điện cao. Ví dụ, trong các nhà máy, rơle ngăn chặn động cơ quá nóng bằng cách cắt điện trong các vấn đề. Điều này cải thiện sự an toàn và giữ cho thiết bị hoạt động lâu hơn.

Rơle cũng giúp tự động hóa. Họ cho phép bạn kiểm soát nhiều thiết bị bằng một lệnh. Điều này làm cho chúng rất hữu ích trong các hệ thống hiện đại.

Các loại rơle phổ biến và các ứng dụng của chúng

Có nhiều loại rơle khác nhau cho các mục đích sử dụng khác nhau. Dưới đây là một số ví dụ:

• Rơle cơ điện (EMRS):Được sử dụng trong các nhà máy để điều khiển động cơ và các thiết bị lớn khác.

•

• Rơle trạng thái rắn (SSRS):Tuyệt vời cho chuyển đổi nhanh và đáng tin cậy, như trong các hệ thống HVAC.

•

• Rơle quá dòng:Bảo vệ các mạch bằng cách tắt nguồn nếu dòng điện quá cao. Chúng được sử dụng trong các hệ thống để dừng các mạch ngắn.

•

• Rơle khoảng cách:Đo lường lỗi trong các đường truyền và cách ly các khu vực vấn đề.

•

Từng loạitiếp sứcCải thiện sự an toàn và hiệu quả, làm cho chúng cần thiết trong nhiều ngành công nghiệp.

Các yếu tố chính trong việc xác định kích thước của rơle

Tải các yêu cầu hiện tại và điện áp

Để chọn kích thước rơle phù hợp, hãy bắt đầu với nhu cầu dòng tải và điện áp. Rơle phải xử lý sức mạnh của hệ thống mà không quá nóng hoặc phá vỡ. Tìm hiểu dòng tải đầy đủ của thiết bị hoặc hệ thống mà rơle sẽ điều khiển. Ví dụ: nếu đó là động cơ, rơle sẽ xử lý dòng tải đầy động cơ trong quá trình sử dụng bình thường và dòng rôto bị khóa khi khởi động.

Rơle được thực hiện cho các cấp độ điện áp và hiện tại khác nhau.Sử dụng bảng này để phù hợp với rơle cho hệ thống của bạn:

Chọn một rơle với xếp hạng cao hơn nhu cầu của hệ thống của bạn. Điều này tránh thiệt hại và đảm bảo nó hoạt động tốt. Chẳng hạn, nếu hệ thống của bạn sử dụng 120 volt và 10 ampe, hãy chọn một rơle được đánh giá cho ít nhất 150 volt và 15 amps.

Loại tải (điện trở, quy nạp hoặc điện dung)

Loại tải ảnh hưởng đến rơle bạn cần. Tải trọng có thể là điện trở, quy nạp hoặc điện dung, và mỗi tác động đến rơle khác nhau.

• Tải điện trở: Chúng bao gồm máy sưởi và bóng đèn. Chúng rút ra dòng điện ổn định, giúp họ dễ dàng quản lý.

•

• Tải trọng cảm ứng: Động cơ, Transformers và Solenoids là ví dụ. Họ tạo ra các dòng điện inrush cao, đặc biệt là khi khởi động. MỘTRơle quá tải nhiệtcó thể bảo vệ chống lại quá nóng khỏi các dòng điện này.

•

• Tải điện dung: Các thiết bị như ngân hàng tụ điện rơi ở đây. Chúng có thể gây ra các gai điện áp, do đó, các rơle có xếp hạng điện áp cao là cần thiết.

•

Kết hợp rơle với loại tải để sử dụng an toàn và hiệu quả. Ví dụ, khi làm việc với mộtĐộng cơ, chọn một rơle xử lý dòng chảy cao và thay đổi điện áp.

Xếp hạng tiếp xúc và điện áp cuộn dây

Xếp hạng tiếp xúc rơle cho thấy mức độ hiện tại và điện áp mà rơle có thể chuyển đổi một cách an toàn. Các xếp hạng này phải phù hợp với dòng điện đầy đủ của hệ thống và điện áp. Nếu các liên hệ quá nhỏ, chúng có thể bị hao mòn hoặc thất bại khi sử dụng nặng.

Điện áp cuộn cũng rất quan trọng. Cuộn dây của rơle phải khớp với điện áp của mạch điều khiển. Ví dụ: nếu mạch điều khiển của bạn sử dụng 24 volt, hãy lấy rơle với cuộn dây volt 24-. Điều này đảm bảo rơle hoạt động đúng khi được kích hoạt.

Tìm kiếm các tính năng bổ sung như bảo vệ tăng đột biến khi chọn rơle. Điều này bảo vệ nó khỏi các gai điện áp đột ngột và làm cho nó tồn tại lâu hơn.

Bằng cách kiểm tra xếp hạng liên lạc và điện áp cuộn, bạn có thể đảm bảo rơle hoạt động tốt trong mọi điều kiện.

Các yếu tố cụ thể về môi trường và ứng dụng

Khi chọn một rơle, hãy nghĩ về nơi và cách nó được sử dụng. Môi trường và ứng dụng có thể ảnh hưởng đến thời gian chuyển tiếp kéo dài và nó hoạt động tốt như thế nào. Bỏ qua các yếu tố này có thể khiến rơle thất bại sớm hoặc làm việc không an toàn.

Nhiệt độ và độ ẩm

Nhiệt độ và độ ẩm xung quanh rơle là rất quan trọng. Nhiệt cao có thể làm cho rơle quá nóng và hoạt động kém. Quá nhiều độ ẩm có thể rỉ sét tiếp xúc, gây ra kết nối xấu hoặc thất bại.

Để xử lý những vấn đề này:

• Chọn một rơle hoạt động trong nhiệt độ dự kiến ​​nóng nhất.

•

• Đối với các khu vực ẩm ướt, sử dụng rơle niêm phong để tránh độ ẩm.

•

Ví dụ, nếu sử dụng rơle nhiệt trong một nhà máy nóng, hãy đảm bảo nó được đánh giá nhiệt để tránh quá nóng.

Rung động và sốc

Rơle trong xe hơi hoặc nhà máy có thể phải đối mặt với sự rung chuyển hoặc tác động đột ngột. Những ứng suất này có thể phá vỡ các bộ phận hoặc nới lỏng các kết nối. Để ngăn chặn điều này:

• Chọn rơle được thực hiện cho các khu vực có độ rung cao.

•

• Cài đặt rơle chặt chẽ để giảm chuyển động.

•

Chẳng hạn, rơle động cơ xe phải xử lý cả lắc và thay đổi nhiệt.

Bụi và chất gây ô nhiễm

Bụi và bụi bẩn có thể chặn các bộ phận của rơle, đặc biệt là ngoài trời hoặc trong các nhà máy. Sự tích tụ này có thể khiến rơle bị lỗi. Để ngăn chặn điều này:

• Sử dụng rơle chống bụi hoặc niêm phong.

•

• Kiểm tra và làm sạch rơle thường xuyên ở những nơi bụi bặm.

•

Ví dụ, một rơle tại một công trường xây dựng cần bảo vệ bụi để hoạt động tốt.

Nhu cầu ứng dụng đặc biệt

Các công việc khác nhau cần các tính năng chuyển tiếp cụ thể. Ví dụ:

• Hệ thống nhà máy: Rơle phải chuyển đổi thường xuyên mà không quá nóng.

•

• Đơn vị HVAC: Rơle phải xử lý động cơ như quạt và máy nén.

•

• Năng lượng mặt trời: Rơle phải quản lý điện áp cao và tăng công suất.

•

Luôn luôn phù hợp với rơle với công việc. Ví dụ, các hệ thống có động cơ cần rơle nhiệt để dừng quá nhiệt từ dòng điện cao.

Theo tiêu chuẩn an toàn

Rơle nên đáp ứng các quy tắc an toàn, đặc biệt là cho các mục đích sử dụng quan trọng. Tìm kiếm các chứng chỉ như UL hoặc CE để đảm bảo an toàn và chất lượng. Điều này rất quan trọng đối với các hệ thống y tế hoặc máy bay trong đó độ tin cậy là chìa khóa.

Bằng cách suy nghĩ về các nhu cầu môi trường và công việc cụ thể này, bạn có thể chọn một rơle hoạt động an toàn và kéo dài một thời gian dài, ngay cả trong điều kiện khó khăn.

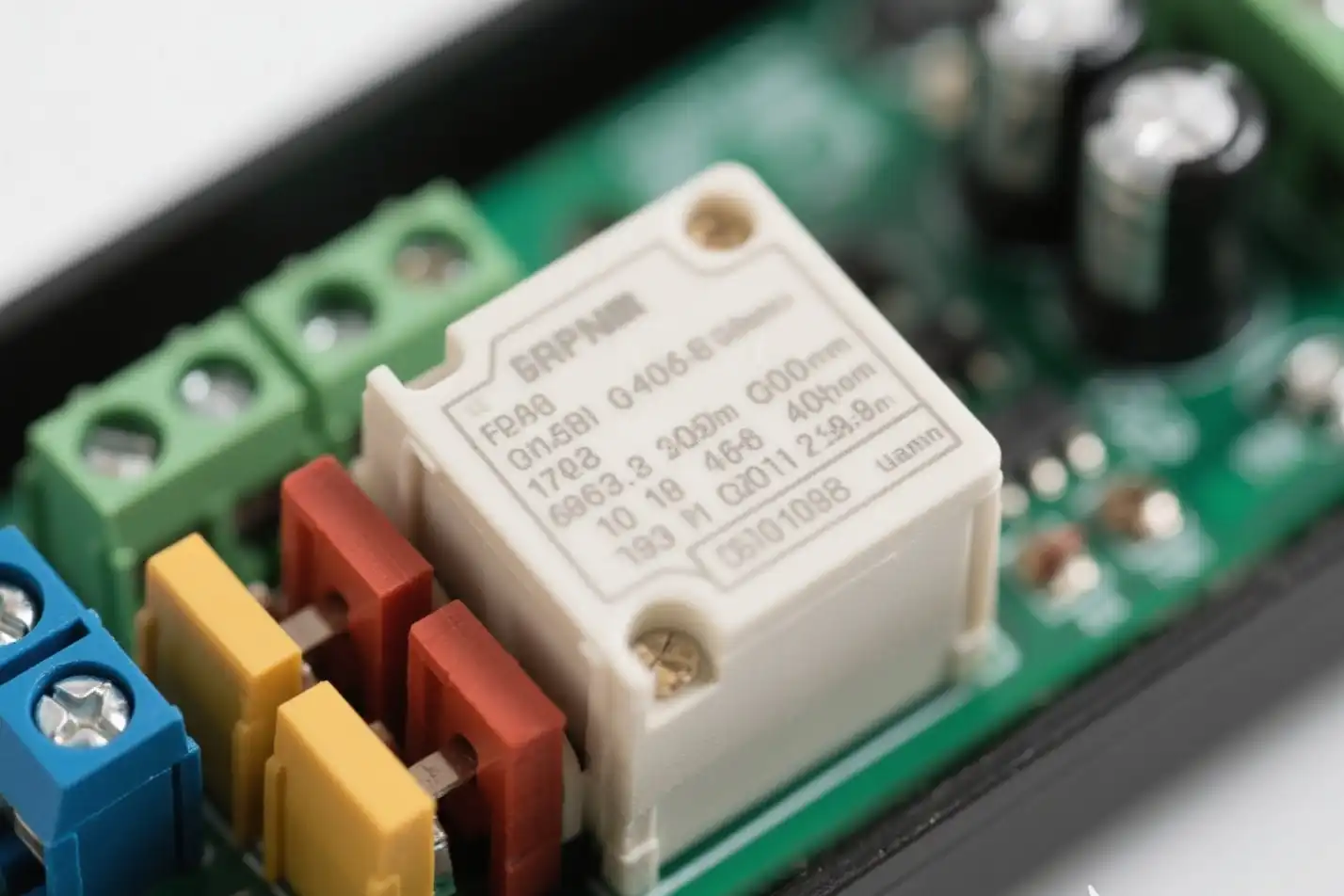

Cách chọn Rơle: Hướng dẫn từng bước

Chọn đúng rơle cần lập kế hoạch cẩn thận. Thực hiện theo các bước này để đảm bảo rơle phù hợp với hệ thống của bạn và hoạt động an toàn.

Bước 1: Hiểu chi tiết tải

Bắt đầu bằng cách tìm hiểu về tải rơle sẽ kiểm soát. Kiểm tra xem tải có điện trở, quy nạp hoặc điện dung không. Tìm hiểu các điều kiện hoạt động và hoạt động tải đầy đủ của động cơ. Những chi tiết này ảnh hưởng đến việc rơle thực hiện tốt như thế nào và kéo dài.

Sử dụng bảng này để giúp xác định chi tiết tải:

Ví dụ: nếu sử dụng một động cơ, hãy tìm dòng tải đầy đủ của nó và nếu nó có dòng điện khởi động cao. Điều này đảm bảo rơle có thể xử lý cả điều kiện bình thường và khởi động.

Bước 2: Tìm ra xếp hạng hiện tại và điện áp

Sau khi biết các chi tiết tải, hãy tính toán dòng điện và điện áp mà rơle cần xử lý. Những xếp hạng này là chìa khóa cho hoạt động an toàn.

Kiểm tra bảng này để biết các phương pháp tính toán phổ biến:

Chẳng hạn, nếu động cơ của bạn sử dụng 120 volt và 10 ampe, hãy chọn một rơle được đánh giá với giá ít nhất 150 volt và 15 amps. Biên độ thêm này bảo vệ chống lại sự gia tăng điện.

Bước 3: Chọn đúng loại rơle

Khi bạn biết chi tiết tải và xếp hạng, hãy chọn loại rơle chính xác. Các rơle khác nhau làm việc tốt nhất cho các công việc cụ thể.

• Rơle cơ điện (EMRS):Tốt cho động cơ và thiết bị công suất cao. Họ xử lý dòng khởi động cao nhưng bị hao mòn nhanh hơn.

•

• Rơle trạng thái rắn (SSRS):Tuyệt vời để chuyển đổi nhanh chóng và đáng tin cậy, như trong các hệ thống HVAC. Chúng tồn tại lâu hơn vì chúng không có bộ phận chuyển động.

•

• Rơle quá tải nhiệt:Bảo vệ động cơ bằng cách cắt điện trong các dòng điện cao để ngừng quá nóng.

•

• Rơle sậy:Tốt nhất cho các nhiệm vụ nhỏ, năng lượng thấp cần chuyển đổi nhanh.

•

Ví dụ: nếu động cơ của bạn có dòng khởi động cao, hãy sử dụng rơle quá tải nhiệt. Nó xử lý dòng rôto bị khóa và giữ cho động cơ an toàn khỏi quá nóng.

Bằng cách làm theo các bước này, bạn có thể chọn một rơle phù hợp với hệ thống của bạn và hoạt động đáng tin cậy.

Bước 4: Kết hợp xếp hạng liên hệ của rơle với tải

Kết hợp xếp hạng liên lạc của rơle với tải giữ an toàn. Xếp hạng liên lạc cho thấy hiện tại và điện áp nhất mà rơle có thể xử lý. Nếu xếp hạng quá thấp, rơle có thể quá nóng hoặc ngừng hoạt động sớm.

Để phù hợp với xếp hạng liên hệ:

1. Tìm dòng điện và điện áp của tải. Ví dụ: nếu tải của bạn sử dụng 120 volt và 10 ampe, hãy chọn một rơle có xếp hạng cao hơn.

2.

3. Kiểm tra dòng khởi động. Động cơ và tải trọng cảm ứng khác sử dụng nhiều năng lượng hơn khi bắt đầu. Chọn một rơle có thể xử lý các vụ nổ ngắn này.

4.

5. Biết loại hiện tại (AC hoặc DC). Dòng DC khó dừng hơn AC, vì vậy rơle DC cần xếp hạng cao hơn.

6.

Mẹo: Chọn một rơle với công suất bổ sung trên nhu cầu của tải. Điều này bảo vệ rơle khỏi tăng đột biến và làm cho nó tồn tại lâu hơn.

Ví dụ: nếu hệ thống của bạn sử dụng 240 volt và 15 ampe, hãy chọn rơle được đánh giá cho ít nhất 300 volt và 20 amps. Điều này đảm bảo rơle hoạt động tốt trong quá trình sử dụng bình thường và tăng sức mạnh.

Bước 5: Xác minh điện áp cuộn và nhu cầu năng lượng của rơle

Điện áp và công suất cuộn dây của rơle phải khớp với mạch điều khiển. Cuộn dây tạo ra một từ trường để bật rơle. Nếu điện áp hoặc điện là sai, rơle có thể không hoạt động hoặc có thể bị hỏng.

Thực hiện theo các bước này để kiểm tra điện áp cuộn và năng lượng:

• Nhìn vào chi tiết của nhà sản xuất. Tìm xếp hạng điện áp cuộn, như5V, 12V hoặc 24V.

•

• Đo điện áp tại cuộn dây. Sử dụng đồng hồ vạn năng để đảm bảo mạch điều khiển cung cấp điện áp phù hợp.

•

• Kiểm tra điện trở cuộn dây. Kiểm tra điện trở bằng đồng hồ vạn năng và so sánh nó với số của nhà sản xuất. Sự khác biệt lớn có thể có nghĩa là một vấn đề.

•

• Kiểm tra nguồn cung cấp điện. Hãy chắc chắn rằng nguồn điện ổn định và cung cấp điện áp cần thiết mà không thay đổi.

•

Ghi chú: Nếu rơle không hoạt động, hãy kiểm tra điện áp cuộn và điện trở lại. Điện áp sai thường là vấn đề.

Ví dụ: nếu mạch điều khiển của bạn sử dụng 24 volt, hãy chọn rơle với cuộn dây volt 24-. Điều này đảm bảo rơle bật khi tín hiệu điều khiển được gửi.

Bước 6: Hãy suy nghĩ về các tính năng bổ sung như bảo vệ tăng đột biến

Các tính năng bổ sung, như bảo vệ tăng đột biến, có thể giúp rơle tồn tại lâu hơn. Điện áp tăng đột biến từ động cơ hoặc tải trọng khác có thể gây hại cho các bộ phận của rơle. Bảo vệ đột biến dừng các gai này và giữ cho rơle an toàn.

Đây là một số phổ biếnTùy chọn bảo vệ tăng đột biến:


Để chọn bảo vệ tăng đột biến:

1. Biết loại tải. Động cơ và tải trọng cảm ứng khác thường gây ra gai điện áp.

2.

3. Chọn phần bảo vệ phù hợp. Sử dụng điốt cho các mạch DC hoặc biến thể cho các mạch AC.

4.

5. Kiểm tra khả năng tương thích. Đảm bảo phần bảo vệ phù hợp với xếp hạng của rơle.

6.

Mẹo: Thêm bảo vệ Surge giúp rơle và làm cho hệ thống của bạn đáng tin cậy hơn.

Ví dụ: nếu rơle của bạn chạy một động cơ, hãy sử dụng một biến thể để dừng tăng đột biến điện áp. Bước đơn giản này có thể làm cho rơle kéo dài hơn nhiều.

Những sai lầm phổ biến cần tránh trong kích thước chuyển tiếp

Quên loại tải

Một sai lầm lớn là không kiểm tra loại tải. Tải trọng có thể là điện trở, quy nạp hoặc điện dung. Mỗi loại ảnh hưởng đến rơle khác nhau. Ví dụ, động cơ có dòng khởi động cao. Nếu rơle không được thực hiện cho việc này, nó có thể bị hỏng. Tải điện dung có thể gây ra gai điện áp đột ngột. Những điều này cần rơle với xếp hạng điện áp cao hơn. Luôn biết loại tải và cách nó hoạt động. Điều này giúp rơle xử lý sức mạnh bình thường và thay đổi đột ngột.

Chọn một rơle với xếp hạng thấp

Một sai lầm khác là chọn một rơle với xếp hạng quá thấp. Rơle phải xử lý dòng điện và điện áp của hệ thống một cách an toàn. Ví dụ, nếu một động cơ sử dụng 120 volt và 10 ampe, rơle nên được xếp hạng cao hơn. Rơle với xếp hạng thấp có thể quá nóng hoặc bị mòn nhanh. Động cơ cũng sử dụng nhiều năng lượng hơn khi bắt đầu. Chọn một rơle với khả năng thêm để xử lý các vụ nổ này. Điều này giữ cho rơle hoạt động tốt và ngăn ngừa thiệt hại.

Bỏ qua môi trường

Môi trường ảnh hưởng đến việc một rơle hoạt động tốt như thế nào. Nhiệt có thể làm cho nó quá nóng. Độ ẩm và khí có thể rỉ sét các bộ phận của nó. Bụi và run rẩy có thể rút ngắn cuộc sống của nó. Ví dụ, một rơle trong một nhà máy nóng bỏng, bụi bặm cần phải được niêm phong và chống nhiệt.Bảng dưới đây cho thấy các yếu tố môi trường quan trọng:

Bằng cách suy nghĩ về các yếu tố này, rơle có thể hoạt động an toàn và tồn tại lâu hơn, ngay cả ở những nơi khó khăn.

Bỏ qua lề an toàn

Khi chọn rơle, luôn luôn thêm lề an toàn. Những lề này giúp chuyển tiếp xử lý các vấn đề bất ngờ như gai nguồn hoặc dòng điện thêm. Không có họ, rơle có thể bị hỏng sớm, gây ra rủi ro thời gian chết hoặc an toàn.

Để thêm lề an toàn, hãy tìm ra dòng điện cao nhất và điện áp mà hệ thống của bạn có thể phải đối mặt. Sau đó, tăng các số này bằng 20-30% để xử lý các bất ngờ. Ví dụ: nếu hệ thống của bạn sử dụng 10 ampe, hãy chọn rơle được đánh giá cho ít nhất 13 amps. Phòng phụ này giữ cho rơle an toàn và làm cho nó kéo dài hơn.

Hãy nghĩ về loại tải quá. Động cơ và tải trọng cảm ứng khác sử dụng nhiều năng lượng hơn khi bắt đầu. Một rơle không có đủ biên an toàn có thể quá nóng hoặc thất bại. Rơle với bảo vệ quá tải là tốt hơn cho các tình huống này.

Mẹo: Kiểm tra hướng dẫn của nhà sản xuất để biết lời khuyên về biên độ an toàn. Những lời khuyên này giúp chuyển tiếp hoạt động tốt trong điều kiện thực tế.

Thêm lề an toàn giữ cho rơle của bạn hoạt động và hệ thống của bạn an toàn và hiệu quả.

Chọn một rơle không phù hợp với hệ thống điều khiển

Sử dụng rơle sai cho hệ thống điều khiển của bạn có thể gây ra vấn đề lớn. Rơle có thể không hoạt động đúng hoặc có thể gây hại cho các bộ phận khác của hệ thống. Để tránh điều này, hãy đảm bảo rơle phù hợp với mạch điều khiển.

Đầu tiên, kiểm tra điện áp cuộn dây của rơle. Nó phải phù hợp với điện áp của mạch điều khiển. Ví dụ: nếu mạch điều khiển của bạn sử dụng 24 volt, hãy chọn rơle với cuộn dây volt 24-. Sử dụng điện áp sai có thể làm cho rơle không đáng tin cậy.

Tiếp theo, xác nhận loại chuyển đổi của rơle. Một số rơle là cho các mạch AC, trong khi một số khác là dành cho DC. Sử dụng sai người có thể gây ra chuyển đổi hoặc thất bại xấu. Ngoài ra, hãy đảm bảo xếp hạng liên lạc của rơle phù hợp với nhu cầu của hệ thống điều khiển.

Ghi chú: Nếu hệ thống của bạn có thiết bị điện tử nhạy cảm, hãy sử dụng rơle với bảo vệ tăng. Tính năng này dừng tăng đột biến điện áp làm hỏng hệ thống.

Bằng cách chọn một rơle phù hợp với hệ thống điều khiển của bạn, bạn có thể tránh các vấn đề và giữ cho mọi thứ hoạt động trơn tru.

Mẹo đảm bảo an toàn và độ tin cậy

Chọn rơle với các tính năng an toàn

Rơle với các tính năng an toàn làm cho các hệ thống an toàn hơn và đáng tin cậy hơn. Những đặc điểm này bảo vệ chống lại tăng đột biến điện áp, quá nóng và các nguy hiểm khác. Một số rơle ngắt kết nối các mạch trong quá trình thử nghiệm để ngăn ngừa tai nạn. Những người khác sử dụng khóa để giữ cho rơle ổn định trước khi kết nối lại các mạch. Rơle nâng cao cũng tách các mạch máy biến áp để sử dụng an toàn trong các khu vực rủi ro.

Các công cụ kiểm tra nhưBộ bảo vệGiúp kiểm tra các tính năng này. Công cụ này sử dụng các phương thức đã được chứng minh để kiểm tra rơle trong các thiết lập khác nhau. Bằng cách chọn rơle với các tính năng này, bạn có thể tránh các lỗi và làm cho hệ thống của bạn tồn tại lâu hơn.

Kiểm tra và duy trì rơle thường xuyên

Kiểm tra thường xuyên và bảo trì ngăn chặn thiết bị phá vỡ và tiết kiệm tiền. Kiểm tra bắt gặp những vấn đề nhỏ sớm, tránh các vấn đề lớn hơn sau này. Ví dụ, làm sạch và sửa chữa các bộ phận giữ cho rơle hoạt động tốt. CácTiêu chuẩn Nema xuất bản KS 3Giải thích tại sao điều này là quan trọng trong các nhà máy.

Chăm sóc phòng ngừa dừng phá vỡ đột ngột. Chẳng hạn, kiểm tra rơle cho động cơ có thể hiển thị các tiếp điểm bị mòn. Làm sạch hoặc thay thế chúng giữ cho động cơ chạy trơn tru. Bảo trì cũng ngăn ngừa quá nhiệt, có thể gây hại cho rơle và động cơ. Chăm sóc rơle giữ cho hệ thống của bạn an toàn và đáng tin cậy.

Thực hiện theo hướng dẫn để thiết lập

Thiết lập rơle chính xác là rất quan trọng. Luôn đọc bảng dữ liệu để biết cách kết nối nó. Sử dụng một khu vực sạch sẽ để tránh sai lầm. Chọn kích thước dây bên phải để xử lý hiện tại một cách an toàn. Ví dụ, khi nối dây rơle động cơ, hãy đảm bảo các kết nối chặt chẽ và an toàn.

Sau khi thiết lập, kiểm tra rơle bằng cách gửi tín hiệu điều khiển. Kiểm tra xem công tắc có hoạt động như bình thường không. Xem điện áp và mức hiện tại để đảm bảo chúng ở trong giới hạn. Thực hiện theo các bước này giữ cho các thiết bị rơle và được kết nối an toàn. Thiết lập thích hợp giúp mọi thứ hoạt động tốt và tồn tại lâu hơn.

Kiểm tra rơle trong các tình huống thực tế

Kiểm tra một rơle trong điều kiện thực tế đảm bảo nó hoạt động đúng. Quá trình này giúp tìm ra vấn đề trước khi chúng gây ra các vấn đề lớn hơn. Thực hiện theo các bước này để kiểm tra rơle của bạn:

1. Mô phỏng điều kiện tải: Gắn rơle vào động cơ hoặc thiết bị mà nó sẽ điều khiển. Xem cách nó xử lý việc sử dụng bình thường và sức mạnh khởi động. Điều này kiểm tra xem rơle có thể xử lý tải mà không quá nóng.

2.

3. Giám sát phản ứng lỗi: Tạo các lỗi nhỏ, được kiểm soát như mạch ngắn. Kiểm tra nếu rơle nhanh chóng ngắt kết nối nguồn để bảo vệ động cơ và các bộ phận khác.

4.

5. Kiểm tra độ ổn định trong quá trình thay đổi tải: Từ từ thay đổi tải, như tăng tốc độ động cơ hoặc thêm thiết bị. Rơle nên giữ ổn định và làm việc chính xác.

6.

7. Sử dụng các công cụ kiểm tra tự động: Sử dụng các công cụ chạy tự động kiểm tra cài đặt trước. Những công cụ này tiết kiệm thời gian, giảm lỗi và đưa ra kết quả chi tiết để xem xét.

8.

Bảng dưới đây cho thấy lý do tại sao thử nghiệm thực tế là quan trọng:

Kiểm tra trong điều kiện thực tế đảm bảo rơle có thể xử lý nhu cầu của hệ thống của bạn, đặc biệt là đối với động cơ hoặc thiết bị công suất cao.

Lập kế hoạch cho các hệ thống sao lưu trong các thiết lập quan trọng

Trong các hệ thống quan trọng, có các bản sao lưu đảm bảo mọi thứ tiếp tục chạy nếu rơle không thành công. Điều này là rất quan trọng cho các thiết lập trong đó thời gian chết có thể gây ra vấn đề lớn. Sử dụng các bước này để thêm các hệ thống sao lưu:

1. Cài đặt rơle sao lưu: Thêm rơle bổ sung cùng với cái chính. Nếu rơle chính ngừng hoạt động, bản sao lưu sẽ tiếp tục ngay lập tức. Điều này là phổ biến trong các hệ thống động cơ để tránh gián đoạn.

2.

3. Sử dụng nhiều nguồn năng lượng: Kết nối rơle với nhiều hơn một nguồn cung cấp. Điều này giữ cho rơle hoạt động ngay cả khi một nguồn năng lượng không thành công.

4.

5. Kiểm tra hệ thống sao lưu thường xuyên: Kiểm tra rơle sao lưu và nguồn điện thường xuyên. Mô phỏng các lỗi để đảm bảo sao lưu hoạt động trơn tru.

6.

7. Thêm giám sát nâng cao: Sử dụng các hệ thống theo dõi hiệu suất chuyển tiếp trong thời gian thực. Các hệ thống này có thể cảnh báo bạn nếu một rơle bắt đầu bị hao mòn hoặc trục trặc.

8.

Bảng dưới đây đưa ra các ví dụ về các chiến lược sao lưu trong các ngành công nghiệp khác nhau:

Bằng cách lập kế hoạch cho các bản sao lưu, bạn có thể giữ cho hệ thống của mình chạy ngay cả khi có sự cố xảy ra. Điều này đặc biệt quan trọng đối với các hệ thống động cơ và các thiết lập quan trọng khác.

Chọn kích thước rơle phù hợp là rất quan trọng. Nó giữ cho hệ thống điện của bạn an toàn và hoạt động tốt. Tìm hiểu về nhu cầu tải và tính toán xếp hạng chính xác. Điều này giúp bạn chọn một rơle phù hợp hoàn hảo. Hãy suy nghĩ về môi trường để đảm bảo nó kéo dài một thời gian dài. Đừng phạm sai lầm như bỏ qua lề an toàn hoặc chọn rơle yếu. Thực hiện theo các bước để chọn một cách khôn ngoan và giữ cho hệ thống của bạn hoạt động trơn tru.

Câu hỏi thường gặp

Điều gì xảy ra nếu bạn chọn một rơle với xếp hạng thấp?

Một rơle với xếp hạng thấp có thể quá nóng hoặc phá vỡ nhanh chóng. Điều này có thể ngăn chặn hệ thống của bạn hoặc gây ra các vấn đề an toàn. Luôn chọn rơle được đánh giá cao hơn dòng điện và điện áp hàng đầu của hệ thống của bạn.

Làm thế nào để bạn tìm ra một biên độ an toàn cho một rơle?

Để tìm biên độ an toàn, nhân hiện tại và điện áp cao nhất của hệ thống của bạn với 1,2 hoặc 1,3. Ví dụ: nếu hệ thống của bạn sử dụng 10 ampe, hãy chọn rơle được đánh giá cho 12 đến 13 amps. Điều này giúp rơle xử lý công suất đột ngột tăng.

Một rơle có thể hoạt động cho cả mạch AC và DC không?

Không, rơle cho các mạch AC không luôn luôn hoạt động với các mạch DC. Dòng DC khó dừng lại hơn, vì vậy rơle DC cần xếp hạng liên lạc mạnh hơn. Luôn kiểm tra chi tiết của rơle để phù hợp với loại mạch.

Làm thế nào để môi trường xung quanh ảnh hưởng đến cách thức hoạt động của một rơle?

Nhiệt, độ ẩm, bụi và lắc có thể làm cho một rơle hao mòn nhanh hơn. Ví dụ, nhiệt độ cao có thể gây quá nhiệt, và độ ẩm có thể rỉ sét. Chọn một rơle được thực hiện cho môi trường của bạn để giữ cho nó hoạt động tốt.

Tại sao bảo vệ Surge lại quan trọng trong một rơle?

Bảo vệ đột biến ngăn chặn tăng đột biến điện áp gây hại cho các bộ phận của rơle. Điều này đặc biệt hữu ích cho các thiết bị như động cơ. Thêm các bộ phận như điốt hoặc biến thể có thể làm cho rơle kéo dài hơn và hoạt động tốt hơn.
