Rơle cắm vào là gì và chúng được phân loại như thế nào

Rơle plug-in là các công cụ kiểm soát các mạch điện . Chúng hoạt động bằng cách mở hoặc đóng các liên hệ của chúng . Các rơle này giúp quản lý các hệ thống điện bằng cách chuyển đổi, bảo vệ và kết nối các bộ phận .

Ô tô đang sử dụng nhiều rơle cắm hơn vì chúng xử lý nhiệt, thay đổi điện áp và lắc trong động cơ .

Thị trường cho các rơle này đang phát triển nhanh ., nó sẽ tăng từ 1 . 5 tỷ vào năm 2024 lên 2,8 tỷ USD vào năm 2033 khi nhiều ngành công nghiệp sử dụng hệ thống điều khiển và tự động hóa.

Các rơle xen kẽ các bộ phận giúp giao tiếp trơn tru trong các hệ thống phức tạp . Điều này làm cho chúng rất quan trọng .

Bài học chính

Rơle plug-in quản lý các mạch điện bằng cách bật hoặc tắt chúng . Chúng rất quan trọng trong xe hơi, nhà máy và nhà thông minh .

Có nhiều loại khác nhau, như cơ học, trạng thái rắn và thời gian bị trì hoãn . Mỗi loại thực hiện một công việc cụ thể, vì vậy hãy chọn đúng một .

Các hệ thống liên kết rơle xen kẽ với các điện áp khác nhau . Điều này giúp chúng an toàn hơn và dễ sử dụng hơn trong các thiết lập phức .

Rơle plug-in rất đơn giản để thay thế . Điều này tiết kiệm thời gian và tiền bạc, giúp các hệ thống hoạt động tốt mà không có độ trễ dài .

Biết các loại rơle và sử dụng có thể cải thiện cách các hệ thống hoạt động . Nó cũng giúp chúng an toàn hơn và giá cả phải chăng hơn để duy trì .

Các loại rơle cắm vào

Rơle plug-in có các loại khác nhau cho các tác vụ khác nhau . Biết các loại này giúp bạn chọn đúng .

Rơle cơ học

Các rơle cơ học là loại phổ biến nhất . Chúng sử dụng các phần như điện từ và di chuyển các tiếp điểm để điều khiển các mạch . Khi bật, điện từ kéo lại các tiếp điểm để hoàn thành mạch .

Ứng dụng:
Rơle cơ học được sử dụng trong ô tô để điều khiển động cơ và điện tử . Chúng cũng rất quan trọng trong các máy của nhà máy và hệ thống sưởi ấm .}

Thuận lợi:

Thiết kế đơn giản dễ sửa .

Hoạt động tốt với dòng điện cao .

Bạn có biết không?Rơle cơ học phổ biến ở các thị trường rẻ hơn, như xe chạy bằng khí, vì chúng tồn tại lâu và chi phí ít hơn .

Rơle trạng thái rắn

Rơle trạng thái rắn (SSR) không có các bộ phận chuyển động . Họ sử dụng các vật liệu đặc biệt để chuyển mạch nhanh chóng . Điều này làm cho chúng nhanh hơn và khó khăn hơn so với rơle cơ học .

Ứng dụng:
Các rơle trạng thái rắn được sử dụng trong các hệ thống năng lượng, tự động hóa nhà máy và xe điện . Chúng hoạt động tốt ở những nơi thường xuyên chuyển đổi .

Thuận lợi:

Không có các bộ phận di chuyển, vì vậy chúng tồn tại lâu hơn .

Yên tĩnh và chống rung hoặc rung .

Mặc dù SSR đang trở nên phổ biến hơn, rơle cơ học vẫn được ưa thích với giá thấp hơn .

Rơle giảm thời gian

Rơle độ trễ thời gian Thêm độ trễ đặt trước khi chuyển đổi . Điều này cho phép bạn kiểm soát khi các mạch bật hoặc tắt . Chúng rất lý tưởng cho các tác vụ cần thời gian chính xác .

Ứng dụng:
Các rơle thời gian trì hoãn được sử dụng trong đèn, điều khiển động cơ và hệ thống an toàn . Ví dụ, chúng có thể trì hoãn động cơ để tránh các gai nguồn .

Thuận lợi:

Kiểm soát tốt hơn và hiệu quả năng lượng .

Hữu ích cho cả nhà máy và nhà thông minh .

Mẹo chuyên nghiệp:Rơle giảm thời gian giúp tiết kiệm năng lượng bằng cách điều khiển khi các thiết bị khởi động hoặc dừng .

Rơle plug-in, cho dù là cơ học, trạng thái rắn hay độ trễ thời gian, sử dụng đặc biệt . Mỗi loại giải quyết các vấn đề cụ thể, để bạn có thể tìm thấy tốt nhất cho nhu cầu của mình .}

Rơle chốt

Rơle chốt, hoặc rơle có thể sử dụng được, là đặc biệt bởi vì chúng ở lại vị trí của mình ngay cả khi nguồn điện tắt . rơle thường xuyên quay trở lại trạng thái mặc định của chúng mà không cần điện, nhưng các rơle chốt "hãy nhớ" vị trí cuối cùng của chúng . Điều này làm cho chúng tuyệt vời để tiết kiệm năng lượng và sử dụng cụ thể .

Cách họ làm việc:
Rơle chốt sử dụng chốt từ tính hoặc cơ học để giữ trạng thái của chúng . Một xung điện thay đổi vị trí của rơle . Một xung khác chuyển đổi nó trở lại .

Ứng dụng:
Rơle chốt được sử dụng trong các hệ thống trong đó năng lượng tiết kiệm là quan trọng, như:

Điều khiển ánh sáng: Họ bật hoặc tắt đèn mà không cần sử dụng thêm năng lượng .

Mạch bộ nhớ: Những rơle này giúp các mạch "nhớ" trạng thái của chúng, hữu ích trong các nhà máy .

Tự động hóa nhà: Họ điều khiển những thứ như rèm cơ giới hoặc cửa nhà để xe .

Thuận lợi:

Tiết kiệm năng lượng bằng cách không cần công suất không đổi .

Tạo ra ít nhiệt hơn, vì vậy chúng tồn tại lâu hơn .

Hoạt động tốt trong các thiết bị chạy bằng pin với năng lượng hạn chế .

Mẹo:Sử dụng rơle chốt nếu hệ thống của bạn cần ở trong một trạng thái trong thời gian mất điện .

Rơle cao

Các rơle cao cấp được thực hiện để xử lý các dòng điện mạnh . Chúng được chế tạo bằng các vật liệu cứng để quản lý tải trọng nặng . Các rơle này rất quan trọng khi rơle thông thường không thể xử lý công việc.

Điều gì làm cho chúng khác biệt:
Rơle cao có các tiếp điểm lớn hơn và cách nhiệt tốt hơn . Điều này giúp chúng mang theo các dòng điện cao mà không gặp vấn đề gì . Một số người cũng có các tính năng để dừng thiệt hại từ tia lửa điện .}

Ứng dụng:
Rơle AMP cao được sử dụng trong các hệ thống mạnh mẽ, chẳng hạn như:

Hệ thống ô tô: Họ điều khiển bộ khởi động, đèn pha và quạt làm mát .

Thiết bị công nghiệp: Các rơle này chạy các động cơ, máy bơm và máy nén lớn .

Hệ thống năng lượng tái tạo: Chúng xử lý các dòng điện cao trong các tấm pin mặt trời và tuabin gió .

Thuận lợi:

Quản lý dòng điện cao mà không quá nóng .

Mạnh mẽ và đáng tin cậy cho các nhiệm vụ hạng nặng .

Giảm cơ hội hỏa hoạn bằng cách xử lý an toàn các tải trọng lớn .

Bạn có biết không?Rơle cao cấp là khóa trong ô tô điện . Chúng quản lý các dòng điện mạnh cần thiết để sạc và chạy động cơ .

Biết về các rơle chốt và rơle cao giúp bạn chọn đúng . Mỗi loại có các tính năng đặc biệt cho các công việc khác nhau .

Phân loại rơle cắm vào

Biết các rơle cắm được nhóm lại như thế nào giúp bạn chọn đúng ., chúng được sắp xếp theo cấu hình cực, trạng thái liên hệ và ứng dụng .

Theo cấu hình cực (SPST, SPDT, DPST, DPDT)

Cấu hình cực hiển thị có bao nhiêu mạch Một rơle có thể điều khiển . Các loại phổ biến bao gồm:

Các rơle SPST tốt cho các tác vụ bật/tắt đơn giản {. rơle DPDT Xử lý các công việc chuyển mạch phức tạp hơn . Các cấu hình này thường được sử dụng trong các rơle xen kẽ, kết nối các hệ thống điều khiển với các thiết bị công suất cao .Nhu cầu nguồn .

Theo trạng thái liên hệ (thường mở so với . thường được đóng)

Rơle cũng có thể được nhóm theo trạng thái liên hệ của chúng . Điều này hiển thị nếu các liên hệ của rơle được mở hoặc đóng mà không có nguồn .

Thường mở (không): Mạch vẫn mở cho đến khi rơle được cấp nguồn . Chúng được sử dụng trong các hệ thống trong đó "tắt" là mặc định, như đèn hoặc động cơ .

Thông thường đóng (NC): Mạch vẫn đóng cho đến khi rơle được nguồn . chúng được sử dụng trong các hệ thống an toàn trong đó "trên" là mặc định, giống như các điểm dừng khẩn cấp .

Rơle xen kẽThường sử dụng cả thiết lập NO và NC . Ví dụ, trong các nhà máy, rơle NC dừng động cơ nhanh chóng trong các lỗi .

Bằng ứng dụng (ô tô, công nghiệp, tự động hóa gia đình)

Rơle cũng được nhóm lại theo nơi chúng được sử dụng . Mỗi khu vực có nhu cầu đặc biệt quyết định loại rơle:

Ô tô: Rơle xe xử lý nhiệt, lắc và thay đổi điện áp .Rơle caolà phổ biến cho đèn pha, quạt và bộ khởi động .

Công nghiệp: Rơle nhà máy điều khiển các máy lớn như động cơ và máy bơm .Rơle xen kẽKết nối các điều khiển công suất thấp với thiết bị công suất cao .

Tự động hóa nhà: Rơle nhà thông minh quản lý đèn, rèm và bộ điều chỉnh nhiệt .Rơle giảm thời gianGiúp tự động hóa các tác vụ như tắt đèn sau .

Một nghiên cứu cho thấy xu hướng chuyển tiếp theo khu vực:

Trong tất cả các lĩnh vực, các rơle xen kẽ cải thiện độ tin cậy của hệ thống ., chúng giúp các bộ phận hoạt động suôn sẻ, khiến chúng rất hữu ích ngày nay .

Rơle xen kẽ và vai trò của nó trong tích hợp hệ thống

Rơle xen kẽ hoạt động giống như một cây cầu giữa hai hệ thống . Các hệ thống này có thể sử dụng các điện áp hoặc tín hiệu khác nhau . rơle giúp chúng hoạt động tOgether mịn . Nó rất quan trọng trong các thiết lập điện phức tạp .}

Rơle xen kẽ làm gì?

Hãy nghĩ về rơle xen kẽ như một người trợ giúp . Nó lấy tín hiệu từ một hệ thống và thay đổi chúng . theo cách này, một hệ thống khác có thể hiểu và sử dụng các tín hiệu .

Tín hiệu khớp: Nó điều chỉnh các tín hiệu để phù hợp với các thiết bị được kết nối .

Sự cách ly: Nó giữ các bộ phận nhạy cảm an toàn khỏi các mạch công suất cao .

Khuếch đại: Nó tăng cường các tín hiệu yếu để kiểm soát các tải lớn hơn .

Tại sao rơle xen kẽ lại quan trọng?

Các rơle xen kẽ là khóa để làm cho các hệ thống hoạt động cùng nhau . mà không có chúng, các thiết bị có thể không kết nối đúng . Đây là lý do tại sao chúng hữu ích:

Cải thiện khả năng tương thích: Chúng giúp các hệ thống với các thiết lập điện khác nhau hoạt động cùng nhau .

Tăng cường an toàn: Chúng bảo vệ các mạch điều khiển khỏi các rủi ro mạch điện .

Thiết kế đơn giản hóa: Họ giảm nhu cầu về hệ thống dây điện hoặc các bộ phận .

Mẹo:Sử dụng mộtrơle xen kẽKhi liên kết các điều khiển công suất thấp với các máy công suất cao ., nó làm cho quá trình dễ dàng và an toàn hơn .

Các ứng dụng của rơle xen kẽ

Các rơle xen kẽ được sử dụng trong nhiều ngành công nghiệp vì chúng linh hoạt . Sử dụng phổ biến bao gồm:

Tự động hóa công nghiệp: Chúng kết nối bộ điều khiển với máy nặng .

Hệ thống quản lý tòa nhà: Chúng liên kết các bảng điều khiển với HVAC, đèn và thang máy .

Phân phối điện: Họ quản lý tín hiệu giữa các phòng điều khiển và thiết bị công suất cao .

Cách chọn rơle xen kẽ đúng

Khi chọn một rơle xen kẽ, hãy nghĩ về những điểm này:

Chọn rơle phù hợp làm cho hệ thống của bạn hoạt động tốt hơn và tồn tại lâu hơn .

Bạn có biết không? Các nhà máy sử dụng các rơle xen kẽ để bảo vệ bộ điều khiển khỏi tăng nguồn trong động cơ .

Các rơle xen kẽ làm cho tích hợp hệ thống dễ dàng hơn . Chúng giúp các phần khác nhau hoạt động với nhau mà không gặp vấn đề . Điều này làm cho chúng rất quan trọng trong các hệ thống điện ngày nay .}

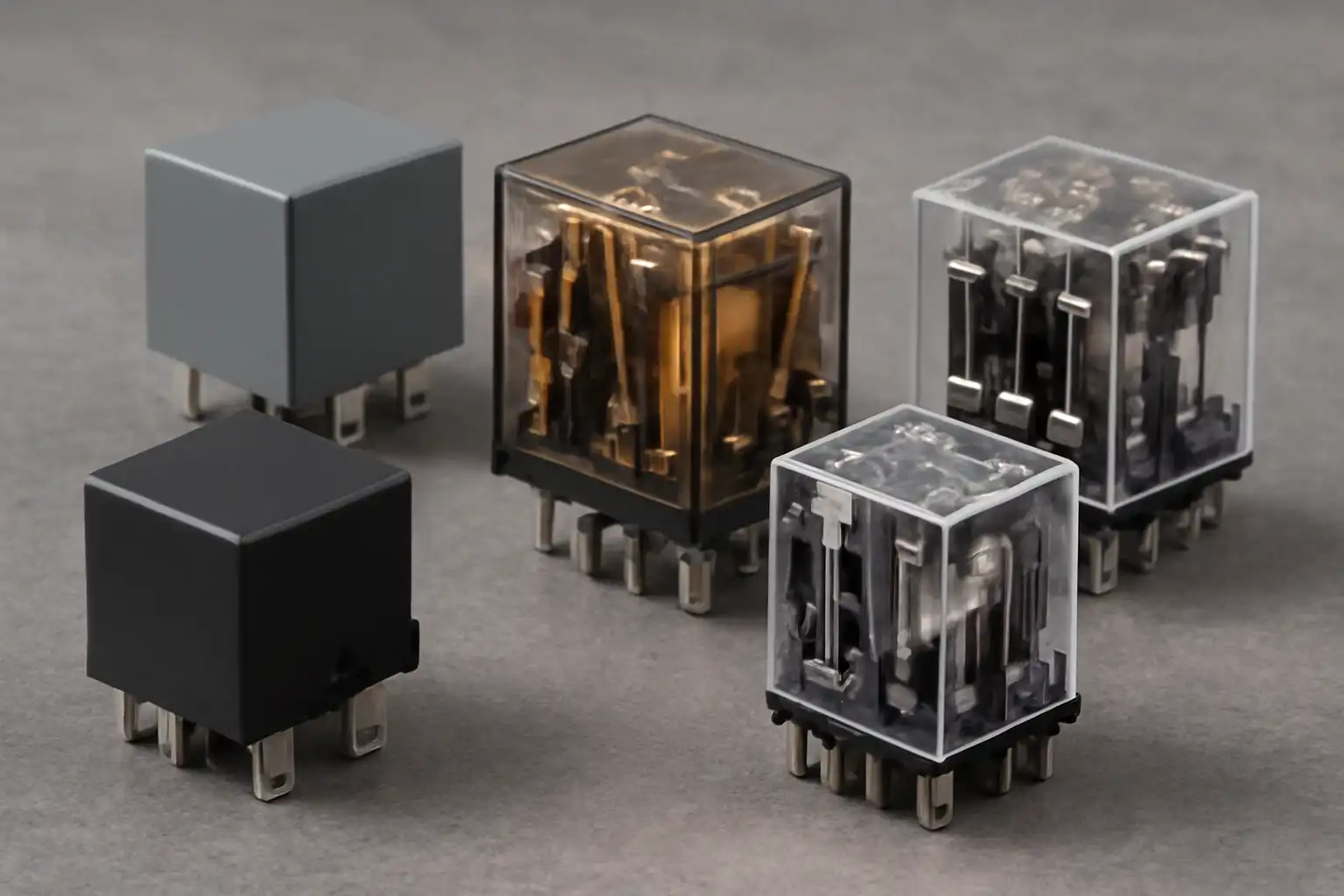

Lợi ích của rơle cắm vào

Dễ dàng thay thế

Rơle cắm rất đơn giản để trao đổi . Bạn không cần các công cụ đặc biệt hoặc đào tạo để thay thế chúng . Điều này làm cho việc sửa chữa các hệ thống nhanh hơn và giữ cho chúng hoạt động trơn tru . Nhiều ngành công nghiệp như thế này vì nó tiết kiệm tiền và thời gian .

Lợi ích chính:

Thay thế nhanh thời gian sửa chữa thời gian sửa chữa .

Ít thời gian chết có nghĩa là ít gián đoạn công việc .

G gắn linh hoạt phù hợp với các thiết lập khác nhau dễ dàng .

Rơle plug-in kéo dài một thời gian dài và công việc đáng tin cậy . Độ dẻo dai của chúng làm cho chúng rẻ hơn trong thời gian dài so với các rơle khác . Việc chọn rơle plug-in cho bạn sự pha trộn của sự dễ dàng và độ tin cậy .

Hoạt động trong nhiều hệ thống

Rơle plug-in có thể được sử dụng ở nhiều nơi . Chúng rất hữu ích trong xe hơi, nhà máy và nhà thông minh . tính linh hoạt của chúng khiến chúng trở thành một yêu thích cho các kỹ sư và kỹ thuật viên.}

Ví dụ, trong ô tô, họ điều khiển đèn pha và quạt làm mát . Trong các nhà máy, họ chạy các máy và động cơ lớn . trong nhà thông minh, họ quản lý đèn và cài đặt nhiệt độ .

Mẹo:Rơle cắm là một lựa chọn tuyệt vời cho các công việc khác nhau .

An toàn hệ thống tốt hơn

Rơle plug-in làm cho các hệ thống điện an toàn hơn . Chúng tách các mạch điều khiển khỏi các thiết bị công suất cao . Điều này bảo vệ các bộ phận tinh tế khỏi thiệt hại do tăng đột biến .}}}}}}}}}}}}}}}}

Rơle cũng dừng quá nhiệt bằng cách điều khiển dòng điện . Rơle AMP cao xử lý các dòng điện mạnh mẽ . Thiết kế mạnh mẽ của chúng làm giảm khả năng chữa cháy hoặc phá vỡ thiết bị.}

Tại sao nó lại quan trọng:

Khiên điều khiển các mạch từ tăng nguồn .

Ngăn chặn quá nhiệt trong các hệ thống có dòng điện cao .

Làm cho thiết lập của bạn đáng tin cậy hơn tổng thể .

Sử dụng rơle cắm vào giữ hệ thống của bạn an toàn và hiệu quả . Các tính năng an toàn của chúng là khóa cho các thiết lập điện hiện đại .

Hiệu quả chi phí và tuổi thọ

Rơle plug-in là một cách thông minh để tiết kiệm tiền . Chúng được xây dựng để tồn tại và hoạt động tốt trong nhiều hệ thống .

Làm thế nào rơle cắm vào tiết kiệm tiền

Rơle cắm giúp cắt giảm chi phí theo những cách khác nhau:

Chi phí khởi đầu thấp hơn: Các rơle này có giá thấp hơn nhiều loại khác .

Dễ dàng bảo trì: Thiết kế của họ làm cho việc thay thế chúng nhanh chóng và giá rẻ .

Tiết kiệm năng lượng: Rơle chốt sử dụng ít năng lượng hơn, tiết kiệm năng lượng theo thời gian .

Mẹo:Chọn rơle với các tính năng tiết kiệm năng lượng để giảm hóa đơn của bạn .

Được thực hiện để cuối cùng

Rơle plug-in rất khó khăn và được chế tạo để xử lý Wear . Các vật liệu mạnh như các tiếp xúc chống ăn mòn làm cho chúng tồn tại lâu hơn .

Hiệu suất đáng tin cậy: Chúng hoạt động tốt ngay cả trong nhiệt hoặc lắc .

Ít thời gian chết: Độ bền của chúng giữ cho các hệ thống chạy mà không gặp sự cố .

So sánh chi phí và tuổi thọ

Đây là cách rơle cắm vào so sánh với các loại khác:

Trình cắm vào rơle chi phí cân bằng và tuổi thọ, làm cho chúng trở thành một lựa chọn tuyệt vời .

Tại sao họ hiệu quả về chi phí?

Thiết kế đơn giản của chúng giúp chúng dễ dàng cài đặt và thay thế . Bạn không cần các công cụ đặc biệt, giúp tiết kiệm thời gian và tiền bạc . cộng với, chúng hoạt động trong nhiều hệ thống, vì vậy bạn không cần các loại khác nhau .}

Bạn có biết không? Sử dụng rơle cắm có thể cắt giảm chi phí bảo trì xuống 20% mỗi năm .

Rơle cắm có giá cả phải chăng, bền và đáng tin cậy, khiến chúng trở thành một lựa chọn thông minh cho các hệ thống của bạn .

Rơle plug-in rất quan trọng trong các hệ thống điện ngày nay . Biết các loại của chúng, như trạng thái cơ học và rắn, giúp bạn chọn đúng . rơle phân loại theo các cực, trạng thái liên hệ và sử dụng chúng hoạt động tốt hơn .

Ô tô cần nhiều rơle nhất, với 55% nhu cầu . Thị trường rơle dự kiến sẽ tăng lên 20 đô la . 48 tỷ đồng bằng

Câu hỏi thường gặp

Rơle plug-in làm gì?

Một rơle plug-in điều khiển các mạch bằng cách mở hoặc đóng các kết nối . Nó hoạt động giống như một công tắc, giúp các thiết bị chạy an toàn trong ô tô, nhà máy và nhà thông minh .

Rơle plug-in khác với các rơle khác như thế nào?

Rơle cắm rất đơn giản để cài đặt và thay thế . Thiết kế của chúng cho phép bạn trao đổi chúng một cách nhanh chóng mà không cần các công cụ đặc biệt . Điều này làm cho chúng tuyệt vời cho các hệ thống cần cập nhật hoặc sửa chữa thường xuyên .}}

Bạn nên kiểm tra cái gì trước khi chọn rơle cắm?

Nhìn vào điện áp, giới hạn hiện tại và thiết lập liên hệ của rơle . Các chi tiết này giúp khớp với rơle với hệ thống của bạn, cải thiện sự an toàn và hiệu suất .

Tại sao rơle chốt hữu ích?

Rơle chốt tiết kiệm năng lượng bằng cách duy trì vị trí mà không có điện không đổi . Chúng cũng giữ mát hơn, kéo dài hơn . Điều này làm cho chúng hoàn hảo cho các thiết bị chạy bằng pin và thiết lập tiết kiệm năng lượng .

Những ngành công nghiệp nào sử dụng rơle plug-in nhiều nhất?

Rơle plug-in là chìa khóa trong xe hơi, nhà máy và nhà thông minh . Họ xử lý các công việc như chạy động cơ, đèn và thiết bị hạng nặng, giữ cho các hệ thống an toàn và hoạt động tốt .}
