Bạn thường xuyên cần chuyển đổi mọi thứ một cách nhanh chóng và an toàn trong các dự án. Rơle trạng thái rắn-có thể giúp bạn thực hiện tốt việc này. Những thiết bị này sử dụng thiết bị điện tử để điều khiển mạch. Chúng không có bất kỳ bộ phận chuyển động nào. Bạn có thể thấy chúng được sử dụng ở nhiều nơi:
Tự động hóa công nghiệp giúp điều khiển động cơ.
Hệ thống HVAC sử dụng chúng để kiểm soát nhiệt độ.
Thiết bị y tế sử dụng chúng để vận hành an toàn.
Các thiết bị điện tử tiêu dùng như lò vi sóng sử dụng chúng.
Các hệ thống năng lượng tái tạo sử dụng chúng để cung cấp năng lượng.
Ô tô sử dụng chúng cho pin và đèn.
Các trung tâm dữ liệu sử dụng chúng để cung cấp năng lượng cho máy chủ.
Bạn có thể xem rơle trạng thái rắn-và rơle cơ học. Điều này giúp bạn chọn cái tốt nhất cho dự án của bạn.
Bài học chính
Rơle trạng thái rắn-(SSR) bật và tắt mạch nhanh chóng và an toàn. Chúng không có bộ phận chuyển động. Điều này làm cho chúng tốt cho nhiều mục đích sử dụng. SSR tồn tại lâu hơn rơle cơ. Họ không có địa chỉ liên lạc có thể bị mòn. Họ làm việc lặng lẽ. Điều này rất hữu ích ở những nơi có vấn đề về tiếng ồn, như bệnh viện và văn phòng. SSR có thể chuyển đổi chỉ trong vài micro giây.
Điều này làm cho chúng trở nên tuyệt vời để điều khiển nhanh trong tự động hóa và robot. Những rơle này không bị ảnh hưởng bởi bụi hoặc hơi ẩm. Vì vậy, chúng hoạt động tốt ở những nơi khó khăn. SSR lúc đầu có giá cao hơn. Nhưng họ tiết kiệm tiền sau này khi sửa chữa và bảo trì. Khi chọn rơle, hãy nghĩ đến loại tải. Đồng thời kiểm tra xếp hạng hiện tại và điện áp. Bạn cũng nên nghĩ xem nó tạo ra bao nhiêu nhiệt. Luôn cài đặt và bảo vệ SSR đúng cách. Điều này giúp họ làm việc tốt hơn và tồn tại lâu hơn.
Rơ-le trạng thái rắn-là gì?
Định nghĩa và chức năng SSR
Rơle trạng thái rắn- giúp điều khiển các mạch điện mà không cần các bộ phận chuyển động. Các thiết bị này sử dụng các bộ phận điện tử để bật hoặc tắt nguồn. Họ không sử dụng nam châm hoặc các mảnh chuyển động. Thay vào đó, họ sử dụng ánh sáng và chất bán dẫn để chuyển đổi. Điều này làm cho chúng nhanh chóng và đáng tin cậy.
Đây là cách các nguồn kỹ thuật hàng đầu giải thích về chuyển tiếp trạng thái rắn-:
|
Nguồn |
Sự định nghĩa |
|---|---|
|
Khoa họcTrực tiếp |
Rơle trạng thái rắn (SSR) là thiết bị điều khiển đầu ra bằng cách sử dụng luồng ánh sáng thay vì từ thông, sử dụng bộ ghép quang-để quản lý các triac hoặc thyristor phản song song, thường sử dụng chuyển mạch điện áp bằng 0 để giảm thiểu nhiễu điện. |
|
Công ty TNHH Huimu |
Rơle trạng thái rắn-sử dụng chất bán dẫn (thường là triac) và không có tiếp điểm khuấy trái ngược với rơle cơ-điện. |
Bạn có thể thấy rằng rơ-le trạng thái rắn-sử dụng ánh sáng và chất bán dẫn để chuyển mạch. Họ không có địa chỉ liên lạc bị hao mòn theo thời gian. Điều này mang lại cho chúng tuổi thọ cao và làm cho chúng hữu ích cho nhiều mục đích sử dụng.
Sự khác biệt chính so với Rơle cơ học
Bạn có thể thắc mắc rơle trạng thái rắn-khác với rơle cơ học như thế nào. Sự khác biệt chính là cách họ chuyển mạch. Rơle cơ sử dụng nam châm và các tiếp điểm chuyển động. Rơle trạng thái rắn-sử dụng các bộ phận điện tử không có bộ phận chuyển động.
Dưới đây là bảng cho thấy sự khác biệt chính:
|
Tính năng |
Rơle cơ |
Rơ-le trạng thái rắn- |
|---|---|---|
|
Cơ chế hoạt động |
Sử dụng lực điện từ để di chuyển danh bạ |
Sử dụng các phần tử chuyển mạch bán dẫn |
|
Chuyển đổi tốc độ |
Thời gian hoạt động 5-15ms |
Thời gian hoạt động 0,5-1ms |
|
Tuổi thọ |
Bị giới hạn bởi xói mòn tiếp xúc |
Hoạt động chuyển đổi không giới hạn |
|
Khả năng miễn dịch tiếng ồn và rung động |
Tạo ra tiếng ồn và bị ảnh hưởng bởi độ rung |
Khả năng chống sốc/rung |
|
Môi trường hoạt động |
Bị ảnh hưởng bởi bụi và độ ẩm |
Các yếu tố kín không bị ảnh hưởng bởi chất gây ô nhiễm |
|
Tiêu thụ điện năng |
Tiêu thụ điện năng tương đối lớn |
Yêu cầu năng lượng rất thấp |
|
Liên hệ mặc |
Danh bạ bị mòn theo thời gian |
Không bị mài mòn do thiếu các bộ phận chuyển động |
|
Tạo EMI |
Tạo ra nhiễu điện từ |
Không có EMI do không có hồ quang điện |
Bạn cũng có thể nhớ những điểm quan trọng sau:
Rơle trạng thái rắn-không có bộ phận chuyển động nên tuổi thọ của chúng lâu hơn.
Chúng hoạt động lặng lẽ và không tạo ra tiếng ồn.
Bạn có thể chuyển đổi nhanh hơn, điều này sẽ hữu ích khi bạn cần hành động nhanh.
Chúng hoạt động tốt ở những nơi có bụi, rung lắc hoặc ẩm ướt.
Mẹo:Nếu bạn cần một rơle ở những nơi khó khăn hoặc chuyển đổi nhanh thì rơle trạng thái rắn-thường là lựa chọn tốt nhất.
Tại sao các kỹ sư sử dụng SSR
Các kỹ sư chọn rơ-le trạng thái rắn-vì nhiều lý do. Chúng có những lợi ích mà rơle cơ không có. Dưới đây là một số lý do chính:
Bạn có được độ tin cậy cao vì không có bộ phận chuyển động nào có thể bị hỏng.
Bạn tránh được các vấn đề như hỏng tiếp xúc, căng thẳng hoặc rỉ sét.
Bạn có thể bật và tắt mạch rất nhanh, thậm chí chỉ tính bằng micro giây.
Bạn thích hoạt động yên tĩnh, điều này rất tốt ở những nơi yên tĩnh.
Bạn tiết kiệm tiền sửa chữa vì không cần phải thay các điểm tiếp xúc bị mòn.
Bạn có thể sử dụng chúng ở những nơi có nhiều rung lắc hoặc nam châm mạnh.
Trong các nhà máy, rơle trạng thái rắn-thường kéo dài hơn 10.000.000 chu kỳ. Rơle cơ học thường kéo dài từ 100.000 đến 1.000.000 chu kỳ. Điều này có nghĩa là bạn tốn ít thời gian và tiền bạc hơn để sửa chữa hoặc thay thế chúng.
Ghi chú:Sử dụng rơle trạng thái rắn-có nghĩa là ít sự cố hơn và ít thời gian ngừng hoạt động hơn. Điều này giúp giữ cho hệ thống của bạn hoạt động tốt và giúp bạn tiết kiệm tiền sửa chữa.
Rơle trạng thái rắn-so với Rơle cơ học
Cơ chế chuyển mạch
Rơle trạng thái rắn-và rơle cơ học hoạt động theo những cách khác nhau. Rơle cơ sử dụng cuộn dây và nam châm để di chuyển các tiếp điểm kim loại. Chuyển động này mở hoặc đóng mạch. Bạn có thể nghe thấy tiếng click khi nó chuyển đổi. Rơle trạng thái rắn-sử dụng các bộ phận điện tử như đèn LED và bộ ghép quang. Những bộ phận này điều khiển điện mà không có bộ phận chuyển động. Chúng không tạo ra bất kỳ âm thanh nào khi chuyển đổi.
Đây là bảng cho thấy sự khác biệt chính trong cơ chế chuyển đổi:
|
Tính năng |
Rơle trạng thái rắn-(SSR) |
Rơle cơ khí (EMR) |
|---|---|---|
|
Cơ chế chuyển mạch |
Sử dụng các thiết bị bán dẫn (LED, opt optpler) |
Dựa vào chuyển động vật lý và từ tính |
|
Tốc độ |
Cực kỳ nhanh |
Chậm hơn do chuyển động cơ học |
|
Tuổi thọ |
Tuổi thọ dài hơn, không bị mài mòn cơ học |
Tuổi thọ ngắn hơn, hao mòn |
|
Độ ồn |
Hoạt động âm thầm |
Tạo ra âm thanh nhấp chuột |
|
Tín hiệu điều khiển |
Tín hiệu điều khiển yếu (LED) |
Cần một cuộn dây để tạo ra từ tính |
Mẹo:Chọn rơ-le trạng thái rắn-nếu bạn muốn chuyển đổi nhanh chóng và yên tĩnh.
So sánh hiệu suất
Bạn muốn rơ-le của mình nhanh chóng và tồn tại lâu dài. Rơle trạng thái rắn-chuyển đổi trong vòng chưa đầy một mili giây. Một số thậm chí có thể chuyển đổi trong micro giây. Rơle cơ học chậm hơn, mất từ 5 đến 15 mili giây. Sự khác biệt về tốc độ này rất quan trọng để kiểm soát nhanh.
Đây là bảng so sánh tốc độ chuyển đổi:
|
Loại rơle |
Chuyển đổi tốc độ |
|---|---|
|
Rơle trạng thái rắn |
Dưới 1 mili giây |
|
Rơle cơ |
5 đến 15 mili giây |
Rơle trạng thái rắn-có tuổi thọ hàng triệu chu kỳ. Một số hoạt động tới 100 triệu lần và tồn tại hơn 10 năm. Rơle cơ bị mòn nhanh hơn vì các tiếp điểm của chúng di chuyển và chạm vào. Hầu hết kéo dài từ 1 đến 10 triệu lần, nhưng việc sử dụng nhiều có thể làm giảm điều này.
|
Loại rơle |
Phạm vi tuổi thọ |
|---|---|
|
Rơ-le trạng thái rắn- |
Lên tới 100 triệu hoạt động |
|
Rơle cơ |
1–10 triệu hoạt động |
Sự phù hợp với môi trường
Bạn có thể cần rơle ở những nơi khó khăn. Rơle cơ có các bộ phận chuyển động có thể nảy hoặc dính khi rung. Bụi, độ ẩm hoặc khí có thể làm tổn thương các điểm tiếp xúc của chúng. Rơle trạng thái rắn-không gặp phải những vấn đề này. Chúng không có bộ phận chuyển động nên sốc hoặc rung không thành vấn đề. Thiết kế kín của chúng giúp tránh bụi và hơi ẩm.
Dưới đây là bảng cho thấy cách mỗi loại xử lý các môi trường khắc nghiệt:
|
Tính năng |
Rơle cơ |
Rơle trạng thái rắn-(SSR) |
|---|---|---|
|
Khả năng miễn dịch tiếng ồn và rung động |
Có thể nảy hoặc hỏng khi có độ rung cao |
Miễn dịch với sốc và rung |
|
Môi trường hoạt động |
Bị ảnh hưởng bởi bụi, khí và độ ẩm |
Bịt kín, không bị ảnh hưởng bởi các chất gây ô nhiễm |
Ghi chú:Rơle trạng thái rắn-hoạt động tốt hơn ở những nơi bẩn, ẩm ướt hoặc rung chuyển.
Chi phí và ứng dụng phù hợp
Khi bạn chọn giữa rơle trạng thái rắn (SSR) và rơle cơ học, chi phí thường đóng vai trò lớn. Bạn muốn nhận được giá trị tốt nhất cho dự án của mình. Bạn cũng muốn đảm bảo rằng rơle phù hợp với nhu cầu ứng dụng của bạn.
Rơle trạng thái rắn-thường có giá cao hơn rơle cơ học. Để có xếp hạng dòng điện và điện áp tương tự, bạn có thể trả từ 5 đến 50 USD cho một rơle cơ. Rơle trạng thái rắn-có cùng mức xếp hạng thường có giá từ $30 đến $200. Giá cao hơn đến từ thiết kế tiên tiến và các tính năng bổ sung trong SSR. Bạn trả tiền cho những thứ như chuyển mạch nhanh, tuổi thọ cao và hoạt động êm ái.
Dưới đây là một cái nhìn nhanh về phạm vi giá điển hình:
Rơle cơ học: $5–$50
Rơle trạng thái rắn-: $30–$200
Bạn có thể tìm thấy rơ-le cơ học ở nhiều lựa chọn{0}}chi phí thấp. Các rơle này hoạt động tốt khi bạn cần một công tắc đơn giản và không cần thao tác nhanh hoặc im lặng. Bạn có thể sử dụng chúng trong các bộ điều khiển ánh sáng cơ bản, các thiết bị nhỏ hoặc bộ khởi động động cơ đơn giản. Nếu bạn có ngân sách eo hẹp và không cần tốc độ cao hoặc tuổi thọ cao thì rơle cơ học thường có ý nghĩa.
Rơle trạng thái rắn-có giá cao hơn nhưng bạn nhận được nhiều lợi ích hơn. Bạn không phải lo lắng về hao mòn tiếp xúc hoặc tiếng ồn. Bạn có thể sử dụng chúng ở những nơi bạn cần chuyển đổi nhanh hoặc nơi có vấn đề về rung và bụi. SSR hoạt động tốt trong tự động hóa công nghiệp, thiết bị y tế và trung tâm dữ liệu. Bạn có thể trả trước nhiều hơn nhưng bạn sẽ tiết kiệm được tiền bảo trì và thời gian ngừng hoạt động.
Dưới đây là bảng giúp bạn so sánh:
|
Tính năng |
Rơle cơ |
Rơ-le trạng thái rắn- |
|---|---|---|
|
Chi phí điển hình |
$5–$50 |
$30–$200 |
|
Tuổi thọ |
ngắn hơn |
Lâu hơn nữa |
|
BẢO TRÌ |
Có thể cần thay thế |
Ít hoặc không có gì |
|
Tiếng ồn |
Nhấp chuột có thể nghe được |
Im lặng |
|
Ứng dụng phù hợp |
Nhu cầu đơn giản,{0}}chi phí thấp |
Nhu cầu đòi hỏi khắt khe,{0}}có độ tin cậy cao |
Mẹo:Nếu dự án của bạn cần tốc độ cao, tuổi thọ cao hoặc phải chạy ở những nơi khắc nghiệt thì chi phí cao hơn của SSR có thể được bù đắp theo thời gian.
Bạn phải luôn khớp loại chuyển tiếp với ứng dụng của mình. Hãy suy nghĩ về tần suất bạn sẽ chuyển đổi rơle, thời gian ngừng hoạt động bạn có thể chấp nhận và ngân sách của bạn cho phép. Đôi khi, trả nhiều tiền hơn lúc đầu sẽ giúp bạn tiết kiệm tiền sau này. Đôi khi, một rơ-le đơn giản, chi phí thấp-có thể thực hiện tốt công việc.
Cấu trúc và hoạt động của SSR
Mạch đầu vào
Mạch đầu vào là bộ phận đầu tiên bạn sử dụng trong rơle trạng thái rắn-. Nó kết nối hệ thống điều khiển của bạn với rơle. Mạch đầu vào nhận điện áp điều khiển từ công tắc hoặc vi điều khiển. Khi điện áp đủ cao, rơle sẽ bật.
Mạch đầu vào có các bộ phận quan trọng. Mỗi phần đều có tác dụng đặc biệt:
|
Thành phần |
Chức năng |
|---|---|
|
Điện trở |
Điều khiển điện áp đầu vào tới SSR |
|
DẪN ĐẾN |
Báo hiệu sự kích hoạt của rơle bằng cách phát ra ánh sáng khi có dòng điện chạy qua |
|
Bộ ghép quang |
Cung cấp cách ly điện để đảm bảo an toàn và chống ồn |
Mạch đầu vào nối với mạch điều khiển của bạn và gửi điện áp điều khiển.
Rơle bật khi điện áp đầu vào đủ cao.
Bạn có thể sử dụng công tắc hoặc bóng bán dẫn để điều khiển điện áp đầu vào.
Kích hoạt đèn LED
Đèn LED là một phần quan trọng của mạch đầu vào. Khi bạn gửi dòng điện, đèn LED sẽ sáng lên. Ánh sáng không chỉ dành cho vẻ ngoài. Nó bắt đầu bước tiếp theo trong rơle. Đèn LED chiếu sáng trên cảm biến bên trong rơle. Điều này bắt đầu quá trình chuyển đổi mà không cần di chuyển bất cứ thứ gì.
Mẹo:Đèn LED cho phép bạn điều khiển rơle với rất ít năng lượng. Bạn không cần tín hiệu mạnh để bật rơle.
Cách ly quang học
Bạn phải giữ cho bên điều khiển của mình được an toàn trước nguồn điện cao. Cách ly quang học thực hiện công việc này. Nó sử dụng ánh sáng để gửi tín hiệu giữa các mạch đầu vào và đầu ra. Điều này giữ cho dòng điện không chạy qua và gây hại.
Vai trò của bộ ghép quang
Bộ ghép quang nằm giữa mạch đầu vào và đầu ra. Khi đèn LED sáng lên, bộ ghép quang sẽ nhìn thấy ánh sáng. Sau đó nó sẽ gửi tín hiệu đến phía đầu ra. Bộ ghép quang không cho dòng điện đi qua. Chỉ có ánh sáng đi qua. Điều này giúp hệ thống điều khiển của bạn an toàn trước các xung điện áp và nhiễu điện.
Ghi chú:Cách ly quang học giúp rơ-le trạng thái rắn-trạng thái rắn trở nên an toàn và đáng tin cậy. Bạn tránh được các sự cố do điện giật và giữ an toàn cho thiết bị điện tử điều khiển của bạn.
Mạch kích hoạt
Sau khi bộ ghép quang gửi tín hiệu, mạch kích hoạt sẽ hoạt động tiếp theo. Phần này giúp mạch đầu ra sẵn sàng để bật hoặc tắt. Mạch kích hoạt sử dụng các bộ phận điện tử để đảm bảo rơle chuyển mạch đúng lúc.
Không-Xuyên mạch
Nhiều rơle trạng thái rắn-có mạch chéo-bằng 0. Phần này chờ nguồn điện xoay chiều đạt 0 volt trước khi chuyển đổi. Chuyển đổi ở điện áp bằng 0 giúp giảm nhiễu điện và căng thẳng cho thiết bị của bạn. Thiết bị của bạn hoạt động tốt hơn và bền hơn.
Mẹo:Không có-ngắt mạch giúp bạn tránh xung điện và tiếng ồn khi chuyển đổi tải AC. Thiết bị của bạn hoạt động trơn tru hơn và bền lâu hơn.
Mạch đầu ra
Mạch đầu ra là bộ phận chính của rơle trạng thái rắn-. Nó làm công việc khó khăn. Nó bật hoặc tắt tải khi bạn gửi tín hiệu. Mạch đầu ra sử dụng các bộ phận khác nhau cho tải AC hoặc DC.
Đầu ra AC (Triac/Thyristor)
Đối với tải AC, bạn thường thấy triac hoặc thyristor ở đây. Những bộ phận này có thể xử lý điện áp và dòng điện cao. Khi mạch kích hoạt gửi tín hiệu, triac hoặc thyristor sẽ bật. Nguồn điện đi vào tải của bạn và nó hoạt động. Triac rất tốt cho những thứ như đèn và động cơ. Thyristor tốt hơn cho những công việc nặng nhọc.
|
Thiết bị |
Các trường hợp sử dụng điển hình |
Các tính năng chính |
|---|---|---|
|
triac |
Động cơ AC, đèn |
Chuyển mạch hai chiều |
|
Thyristor |
Máy sưởi, máy bơm công nghiệp |
Công suất hiện tại cao |
Mẹo:Chọn triac cho công việc AC dễ dàng. Sử dụng thyristor cho tải khó khăn.
Đầu ra DC (Transistor/MOSFET)
Tải DC cần thiết lập khác. Rơle trạng thái rắn-sử dụng bóng bán dẫn hoặc MOSFET cho nguồn DC. Những bộ phận này chuyển đổi nguồn DC nhanh và tốt. Khi mạch kích hoạt hoạt động, bóng bán dẫn hoặc MOSFET cho phép dòng điện chạy qua. Bạn tìm thấy những thứ này trong các thiết bị chạy pin và ô tô.
|
Thiết bị |
Các trường hợp sử dụng điển hình |
Các tính năng chính |
|---|---|---|
|
bóng bán dẫn |
Động cơ DC nhỏ, đèn LED |
Chuyển đổi nhanh, chi phí thấp |
|
MOSFET |
Nguồn điện, máy bơm DC |
Hiệu quả cao, tổn thất thấp |
Ghi chú:MOSFET có thể xử lý nhiều dòng điện hơn và chuyển đổi nhanh hơn bóng bán dẫn.
Yếu tố bảo vệ
Bạn muốn rơle của bạn tồn tại lâu dài. Các yếu tố bảo vệ giúp với điều này. Chúng giữ cho mạch đầu ra an toàn không bị xung điện, quá nhiều dòng điện hoặc nhiệt. Một số cái phổ biến là mạch snubber, biến trở và cảm biến nhiệt.
Mạch giảm âmngăn chặn các xung điện áp làm tổn thương rơle.
Biến thểchặn điện áp cao và tránh xa sự đột biến.
Cảm biến nhiệttắt rơle nếu nó quá nóng.
Báo động:Luôn tìm kiếm tính năng bảo vệ-tích hợp khi bạn chọn rơle trạng thái{1}}rắn. Điều này giúp hệ thống của bạn hoạt động và an toàn.
Trình tự hoạt động SSR
Bạn có thể thắc mắc từng bước hoạt động của rơle trạng thái rắn-. Đây là những gì xảy ra:
Kích hoạt đầu vào:Bạn đặt điện áp vào đầu vào. Dòng điện chạy qua và đèn LED sáng lên.
Truyền tín hiệu:Ánh sáng LED đi qua hàng rào quang học. Bộ ghép quang lấy ánh sáng và tạo tín hiệu ở mạch đầu ra. Mạch kích hoạt sử dụng tín hiệu này.
Chuyển đổi đầu ra:Mạch kích hoạt gửi tín hiệu đến triac, thyristor, bóng bán dẫn hoặc MOSFET. Bộ phận này bật và dòng điện chạy tới tải của bạn. Tải của bạn BẬT.
Thứ tự này giữ cho bên điều khiển của bạn được an toàn và chuyển đổi nhanh chóng. Bạn có được quyền kiểm soát tốt với ít rủi ro.
Mẹo:Biết các bước này sẽ giúp bạn khắc phục sự cố và xây dựng hệ thống tốt hơn.
Các loại chuyển tiếp trạng thái rắn{0}}
SSR đầu ra AC
Bạn chọn SSR đầu ra AC để điều khiển những thứ sử dụng dòng điện xoay chiều. Những rơle này rất tốt để bật hoặc tắt động cơ, đèn và máy sưởi. Bạn nhìn thấy chúng trong các nhà máy, bệnh viện và những nơi sử dụng năng lượng xanh. SSR đầu ra AC sử dụng TRIAC hoặc SCR để xử lý nguồn điện mạnh.
Dưới đây là bảng hiển thị nơi sử dụng SSR đầu ra AC:
|
Ứng dụng |
Sự miêu tả |
|---|---|
|
Tự động hóa công nghiệp |
Chuyển đổi nhanh cho động cơ, dây đai và robot. |
|
Hệ thống HVAC |
Tốt cho việc kiểm soát máy sưởi, quạt và máy nén. |
|
Kiểm soát ánh sáng |
Chuyển đổi yên tĩnh cho hệ thống chiếu sáng lớn. |
|
Năng lượng tái tạo |
Giúp quản lý năng lượng trong các thiết lập năng lượng mặt trời và gió. |
|
Thiết bị y tế |
Hoạt động lặng lẽ và rất đáng tin cậy ở những nơi cẩn thận. |
Mẹo: Chọn SSR đầu ra AC cho động cơ và đèn cần chuyển đổi yên tĩnh và ổn định.
SSR đầu ra DC
Bạn sử dụng SSR đầu ra DC để điều khiển những thứ chạy bằng dòng điện một chiều. Những rơle này hoạt động tốt nhất cho động cơ DC, cuộn dây điện từ và đèn LED. SSR đầu ra DC sử dụng MOSFET hoặc bóng bán dẫn để chuyển đổi tải DC nhanh và tốt. Bạn tìm thấy chúng trong robot, tấm pin mặt trời và hệ thống điện thoại.
Dưới đây là bảng hiển thị nơi sử dụng SSR đầu ra DC:
|
Khu vực ứng dụng |
Sự miêu tả |
|---|---|
|
Tự động hóa công nghiệp |
Được sử dụng để chuyển đổi những thứ DC như cuộn dây, máy sưởi và động cơ. |
|
Hệ thống quang điện (PV) |
Được sử dụng để kết nối hoặc ngắt kết nối các tấm pin mặt trời. |
|
Thiết bị y tế |
Cung cấp khả năng kiểm soát cẩn thận và giữ an toàn cho bệnh nhân. |
|
Viễn thông |
Kiểm soát nguồn điện và sao lưu trong hệ thống điện thoại. |
|
HVAC |
Chạy quạt, máy bơm và máy sưởi trong HVAC. |
|
Kiểm soát ánh sáng |
Được sử dụng để làm mờ hoặc bật và tắt đèn LED. |
Lưu ý: SSR đầu ra DC là tốt nhất cho các thiết bị chạy bằng pin-và hệ thống năng lượng mặt trời.
SSR phổ quát
SSR phổ quát có thể chuyển đổi cả thứ AC và DC. Bạn sử dụng các rơle này khi muốn hệ thống của mình thực hiện nhiều công việc. SSR phổ quát kết hợp các bộ phận từ cả hai loại AC và DC. Họ có thể sử dụng IGBT hoặc các mạch đặc biệt để hoạt động với nguồn điện khác nhau.
Dưới đây là bảng so sánh SSR AC, SSR DC và SSR phổ quát:
|
Tính năng |
AC SSR |
DC SSR |
|---|---|---|
|
Loại nguồn |
Dòng điện xoay chiều |
dòng điện trực tiếp |
|
Ứng dụng |
Đồ gia dụng, máy móc nhà xưởng |
Pin, năng lượng mặt trời, động cơ DC |
|
Quy định hiện hành |
Điều khiển dòng điện xoay chiều |
Điều khiển dòng điện DC |
|
Linh kiện chuyển mạch |
TRIAC hoặc SCR |
MOSFET hoặc IGBT |
Mẹo: Luôn chọn loại SSR phù hợp với tải của bạn. Sử dụng sai có thể làm cho hệ thống của bạn hoạt động không đúng.
Bạn nên suy nghĩ về nguồn điện mà thiết bị của bạn cần trước khi chọn rơle. Có nhiều loại chuyển tiếp trạng thái rắn-nên bạn có thể tìm thấy loại chuyển tiếp phù hợp với dự án của mình.
Yếu tố hình thức
Rơle trạng thái rắn-có nhiều hình dạng và kích cỡ. Yếu tố hình thức thay đổi cách bạn đặt rơle vào hệ thống của mình. Nó cũng ảnh hưởng đến việc nó hoạt động tốt như thế nào. Bạn cần chọn yếu tố hình thức phù hợp cho dự án của mình. Dưới đây là một số loại chính bạn có thể thấy:
Tản nhiệt tích hợp
Một số rơle có tích hợp tản nhiệt. Tản nhiệt giữ cho rơle luôn mát khi tải nặng. Bạn không cần thêm bộ phận làm mát. Bạn có thể đặt các rơle này trên bảng điều khiển hoặc đường ray DIN.
Những lợi ích:
Đơn giản để cài đặt
Xử lý tải tốt-công suất cao
Không cần làm mát thêm
Sử dụng điển hình:
Máy công nghiệp
hệ thống HVAC
Tấm chiếu sáng lớn
Mẹo:Chọn rơle có bộ tản nhiệt tích hợp nếu bạn muốn thiết lập dễ dàng và có nhiều nhiệt.
Tản nhiệt riêng
Một số rơle cần bạn bổ sung thêm tản nhiệt. Những rơle này không có bộ phận làm mát đi kèm. Bạn chọn tản nhiệt phù hợp với tải và không gian của bạn. Điều này cho phép bạn kiểm soát việc làm mát tốt hơn.
Thuận lợi:
Lựa chọn làm mát linh hoạt
Có thể xử lý tải lớn hơn với tản nhiệt phù hợp
Tốt cho thiết kế tùy chỉnh
Ứng dụng phổ biến:
Tự động hóa nhà máy
Tủ điều khiển điện
Hệ thống năng lượng tái tạo
|
Yếu tố hình thức |
Phương pháp làm mát |
Tốt nhất cho |
|---|---|---|
|
Tản nhiệt tích hợp |
Được tích hợp- |
Cài đặt nhanh, nhiệt độ cao |
|
Tản nhiệt riêng |
Người dùng-đã thêm |
Làm mát tùy chỉnh, tải lớn |
Ghi chú:Luôn đọc bảng dữ liệu của rơle để được tư vấn về tản nhiệt.
Loại phích cắm-
Rơle cắm- vừa với ổ cắm rơle thông thường. Bạn có thể trao đổi chúng nhanh chóng nếu cần. Không cần công cụ đặc biệt. Điều này giúp tiết kiệm thời gian khi bạn sửa chữa hoặc nâng cấp.
Đặc trưng:
Nhanh chóng thay thế
Bố trí pin tiêu chuẩn
Dễ dàng kiểm tra và sửa chữa
Nơi bạn sử dụng chúng:
Bảng điều khiển
Băng ghế thử nghiệm
Thiết lập tạm thời
Báo động:Rơle cắm-là lựa chọn tốt nhất khi bạn cần hoán đổi nhanh hoặc thử nghiệm nhiều.
PCB-được gắn
Rơle gắn trên PCB-được hàn ngay trên bảng mạch. Bạn sử dụng chúng trong các thiết bị nhỏ có không gian chật hẹp. Những rơle này hoạt động với công suất thấp hoặc trung bình. Bạn có thể tạo bố cục gọn gàng cho thiết bị điện tử.
Những điểm chính:
Tiết kiệm không gian
Phù hợp với các tiện ích nhỏ
Tốt cho các bản dựng tự động
Dự án tiêu biểu:
Điện tử tiêu dùng
Thiết bị y tế
Thiết bị truyền thông
|
Yếu tố hình thức |
Kiểu lắp |
Không gian cần thiết |
Dải công suất |
|---|---|---|---|
|
Cắm-vào |
Ổ cắm |
Trung bình |
Trung bình đến cao |
|
PCB-được gắn |
hàn |
Bé nhỏ |
Thấp đến trung bình |
Mẹo:Sử dụng rơ-le gắn trên -PCB cho các thiết bị nhỏ hoặc khi bạn muốn có thiết kế gọn gàng.
Luôn nghĩ đến kiểu dáng trước khi mua rơ-le trạng thái rắn-. Cái phù hợp giúp thiết lập dễ dàng hơn và giúp hệ thống của bạn hoạt động tốt hơn. Nếu bạn điều chỉnh hệ số dạng phù hợp với tải trọng và không gian của mình, bạn sẽ tránh được các vấn đề và tiết kiệm thời gian.
Ưu điểm của SSR
Cuộc sống chuyển đổi không giới hạn
Bạn muốn máy của mình hoạt động được lâu dài. Rơle trạng thái rắn-có thể trợ giúp việc này. Chúng không có bộ phận chuyển động như rơ le cơ khí. Điều này có nghĩa là không có gì bên trong bị hao mòn khi sử dụng. Bạn có thể bật và tắt chúng hàng triệu lần. Bạn không phải lo lắng về việc chúng bị gãy. Chất bán dẫn bên trong không bị hỏng khi chuyển mạch. Điều này cho phép rơle tiếp tục hoạt động năm này qua năm khác.
Đây là một so sánh nhanh:
|
Loại rơle |
Chuyển đổi cuộc sống |
|---|---|
|
Rơle cơ |
Bị giới hạn bởi xói mòn tiếp xúc (100.000 đến 1.000.000 hoạt động) |
|
Rơ-le trạng thái rắn- |
Hoạt động chuyển mạch không giới hạn (chất bán dẫn không bị hao mòn) |
Bạn không phải lo lắng về việc danh bạ bị mòn. Rơle trạng thái rắn-không gặp phải vấn đề làm dừng các rơle thông thường. Chúng tiếp tục hoạt động theo cùng một cách mỗi khi bạn sử dụng chúng. Các bộ phận điện của chúng không thay đổi ngay cả sau nhiều lần sử dụng.
Rơle trạng thái rắn-không bị hao mòn nên tuổi thọ của chúng lâu hơn.
Bạn có thể sử dụng chúng khi bạn cần chuyển đổi nhiều thứ.
Rơle hoạt động giống nhau trong suốt cuộc đời của nó.
Mẹo:Chọn một rơ-le trạng thái rắn-nếu bạn muốn một rơ-le hoạt động lâu dài.
Vận hành nhanh
Đôi khi bạn cần chuyển đổi mọi thứ rất nhanh. Rơle trạng thái rắn-rất phù hợp cho việc này. Họ có thể bật và tắt trong một khoảng thời gian rất nhỏ. Một số chuyển đổi trong micro giây hoặc thậm chí nhanh hơn. Điều này làm cho chúng trở nên tuyệt vời cho các máy móc và hệ thống điều khiển nhanh. Bạn không cần phải đợi các bộ phận di chuyển.
Rơle trạng thái rắn-chuyển đổi nhanh hơn nhiều so với rơle cơ học.
Bạn có thể sử dụng chúng ở những nơi cần hành động nhanh, như robot hoặc công cụ kiểm tra.
Chúng không tạo ra tia lửa hoặc hồ quang, vì vậy thiết bị điện tử của bạn luôn an toàn.
Chuyển mạch nhanh cũng giúp rơle hoạt động lâu hơn. Không có bộ phận chuyển động có nghĩa là bạn có thể sử dụng nó bao nhiêu tùy thích. Máy nhanh của bạn sẽ hoạt động tốt và không bị hỏng.
Ghi chú:Chuyển đổi nhanh cho phép bạn điều khiển mọi thứ một cách chính xác và giữ cho mạch điện của bạn luôn yên tĩnh.
Khả năng miễn dịch tiếng ồn và rung động
Một số chỗ kêu to hoặc rung lắc nhiều. Rơle trạng thái rắn-hoạt động tốt ở những nơi này. Họ không có địa chỉ liên lạc có thể nảy hoặc dính. Hộp kín của chúng giúp ngăn bụi và nước.
Các thử nghiệm trong phòng thí nghiệm và ở địa điểm thực tế cho thấy rơ-le trạng thái rắn-cứng rắn đến mức nào. Các kỹ sư sử dụng các thử nghiệm khác nhau để kiểm tra chúng:
|
Phương pháp thử nghiệm |
Mục đích |
|---|---|
|
Kiểm tra băng ghế dự bị |
Kiểm tra tốc độ bật và tắt rơle. |
|
Phòng thử nghiệm môi trường |
Kiểm tra rơle ở những nơi nóng, lạnh, ẩm ướt và rung lắc. |
|
Thử nghiệm miễn dịch được tiến hành và bức xạ |
Đảm bảo rơle có thể xử lý nhiễu điện mạnh. |
|
Thử nghiệm hiện trường |
Thử rơle ở máy và địa điểm thực. |
|
Phân tích thống kê |
Xem rơle hoạt động tốt như thế nào theo thời gian. |
|
Kiểm tra so sánh |
So sánh các rơle khác nhau để xem cái nào có khả năng chặn tiếng ồn tốt nhất. |
Bạn có thể tin tưởng vàochuyển tiếp trạng thái rắn-có thể hoạt động ngay cả khi mọi thứ rung chuyển hoặc có nhiều nhiễu điện. Máy của bạn tiếp tục chạy và bạn không phải dừng lại để sửa chữa.
Báo động:Ở những nơi ồn ào hoặc run rẩy,chuyển tiếp trạng thái rắn-mang lại cho bạn hiệu suất ổn định và an toàn.
Bảo trì-Sử dụng miễn phí
Bạn muốn máy móc của mình chạy êm ái mà không phải dừng lại để sửa chữa. Rơle trạng thái rắn-(SSR) giúp bạn đạt được mục tiêu này. Những rơle này không có bộ phận chuyển động nên bạn không cần lo lắng về tình trạng hao mòn. Bạn tránh được những rắc rối khi thay thế tiếp điểm hay lau chùi bụi bẩn bên trong rơle. SSR hoạt động lặng lẽ và giữ cho hệ thống của bạn hoạt động mà không cần chú ý nhiều.
Rơle cơ cần được kiểm tra thường xuyên. Bạn phải tìm kiếm các điểm tiếp xúc bị mòn, lắng nghe hoạt động ồn ào và đôi khi thay thế các bộ phận bị hỏng. SSR loại bỏ những vấn đề này. Bạn cài đặt chúng một lần và để chúng thực hiện công việc của mình. Bạn tiết kiệm được thời gian và tiền bạc vì không cần phải lên lịch bảo trì hay mua phụ tùng thay thế.
Dưới đây là bảng cho thấy SSR so sánh với rơle cơ học như thế nào trong việc bảo trì:
|
Tính năng |
Rơle cơ |
Rơle trạng thái rắn-(SSR) |
|---|---|---|
|
Bộ phận chuyển động |
Đúng |
KHÔNG |
|
Liên hệ mặc |
Chung |
Không có |
|
Cần làm sạch |
Thỉnh thoảng |
Không bao giờ |
|
Tần suất thay thế |
Cao |
Rất thấp |
|
Rủi ro ngừng hoạt động |
Cao hơn |
Thấp hơn |
Mẹo:Nếu bạn muốn cắt giảm các cuộc gọi dịch vụ và duy trì hoạt động của máy, SSR là một lựa chọn thông minh.
Bạn cũng tránh được các vấn đề về bụi, ẩm hoặc rung. SSR có vỏ kín để chặn bụi bẩn và nước. Bạn không cần phải mở chúng để làm sạch. Bạn có thể sử dụng SSR ở những nơi mà rơle cơ không hoạt động. Các nhà máy, bệnh viện và hệ thống ngoài trời đều được hưởng lợi từ SSR.
Bạn có thể tự hỏi mình tiết kiệm được bao nhiêu thời gian. Nhiều kỹ sư báo cáo rằng SSR giảm thời gian bảo trì tới 80%. Bạn dành ít thời gian hơn để sửa chữa mọi thứ và có nhiều thời gian hơn để tập trung vào công việc chính của mình. Bạn cũng giảm nguy cơ mắc lỗi trong quá trình sửa chữa.
Dưới đây là một số cách SSR giúp bạn tránh phải bảo trì:
Bạn không cần phải bôi trơn hoặc điều chỉnh các bộ phận.
Bạn bỏ qua việc kiểm tra thường xuyên độ mòn tiếp xúc.
Bạn tránh được việc tắt máy khẩn cấp do lỗi rơ-le.
Bạn giữ cho hệ thống của bạn an toàn khỏi bụi và hơi ẩm.
🛠️ Báo động:SSR giúp bạn xây dựng các hệ thống chạy lâu hơn và ít cần chú ý hơn. Bạn có thể tin tưởng họ ở những nơi bạn không thể kiểm tra thiết bị thường xuyên.
Bạn cũng giúp ngân sách của bạn. Chi phí bảo trì tăng lên theo thời gian. SSR cho phép bạn chi tiêu ít hơn vào lao động và phụ tùng. Bạn có thể sử dụng tài nguyên của mình cho các dự án khác. Máy của bạn luôn trực tuyến và bạn tránh được thời gian ngừng hoạt động tốn kém.
Bạn có thể thấy tại sao SSR lại phổ biến trong các hệ thống quan trọng. Các bệnh viện sử dụng chúng cho-máy hỗ trợ sự sống. Các trung tâm dữ liệu dựa vào SSR để cung cấp năng lượng cho máy chủ. Trang trại năng lượng mặt trời sử dụng SSR để giữ cho các tấm pin hoạt động mà không cần kiểm tra thường xuyên. Bạn có thể sử dụng SSR ở bất kỳ nơi nào bạn muốn hoạt động-không cần can thiệp và đáng tin cậy.
Ghi chú:Nếu bạn muốn xây dựng một hệ thống hoạt động dễ dàng, SSR sẽ cung cấp cho bạn hiệu suất-không cần bảo trì mà bạn cần.
Nhược điểm SSR
Giảm điện áp đầu ra
Bạn có thể nhận thấy rằng rơle trạng thái rắn-không truyền nguồn điện rõ ràng như rơle cơ. Khi bạn sử dụng SSR, luôn có sự sụt giảm điện áp nhỏ trên đầu ra của nó. Mức giảm này thường rơi vào khoảng từ 1 volt đến 1,6 volt, tùy thuộc vào mức điện áp mà tải của bạn rút ra. Ví dụ: nếu bạn kết nối tải 600 watt kéo 5,6 ampe, bạn có thể thấy điện áp giảm khoảng 1 volt.
Việc giảm điện áp có thể gây lãng phí năng lượng và làm giảm điện áp mà thiết bị của bạn nhận được.
Đối với tải nhỏ dưới 1 amp, vỏ rơle có thể xử lý nhiệt từ sự sụt giảm này.
Nếu bạn sử dụng dòng điện cao hơn, bạn cần một bộ tản nhiệt để quản lý lượng nhiệt tăng thêm.
Ghi chú:Luôn kiểm tra độ sụt điện áp trong thiết kế của bạn. Nếu thiết bị của bạn cần từng chút điện áp, sự sụt giảm này có thể ảnh hưởng đến hiệu suất.
Tạo nhiệt
Rơle trạng thái rắn-có thể nóng lên trong quá trình sử dụng. Nhiệt sinh ra do sụt áp và dòng điện chạy qua rơle. Nếu bạn chạy dòng điện cao hoặc chuyển đổi rơle thường xuyên, nhiệt sẽ tăng lên nhanh chóng. Bạn phải lập kế hoạch cho lượng nhiệt này để giữ cho hệ thống của bạn được an toàn.
Quá nhiều dòng điện hoặc không đủ làm mát sẽ khiến rơle quá nóng.
Việc chuyển đổi thường xuyên cũng làm tăng thêm vấn đề về nhiệt.
Bạn cần một bộ tản nhiệt tốt cho hầu hết các SSR, trừ khi bạn chỉ sử dụng chúng trong thời gian ngắn.
Tản nhiệt thích hợp là rất quan trọng. Kích thước của tản nhiệt và luồng không khí xung quanh nó quyết định mức độ mát của rơle. Nếu bạn đặt rơle ở nơi chật hẹp hoặc thông gió kém, bạn có thể cần phải giảm dòng điện tối đa để tránh quá nóng.
🛠️ Mẹo:Luôn lắp đặt SSR ở nơi không khí có thể di chuyển tự do. Sử dụng tản nhiệt phù hợp cho tải của bạn để ngăn ngừa hỏng hóc.
Chi phí cao hơn
Bạn sẽ thấy rằng rơle trạng thái rắn-có giá cao hơn rơle cơ học có xếp hạng tương tự. Các bộ phận bán dẫn tiên tiến bên trong SSR khiến việc chế tạo chúng trở nên đắt đỏ hơn. Rơle cơ sử dụng thiết kế đơn giản hơn nên chi phí ban đầu thấp hơn.
SSR có giá ban đầu cao hơn vì công nghệ của chúng.
Rơle cơ học rẻ hơn để sản xuất và mua.
Theo thời gian, SSR có thể giúp bạn tiết kiệm tiền vì chúng tồn tại lâu hơn và ít cần bảo trì hơn.
Rơle cơ học có thể đắt hơn về lâu dài vì bạn phải thay thế hoặc sửa chữa chúng thường xuyên hơn.
Ghi chú:Hãy suy nghĩ về cả giá mua và khoản tiết kiệm-lâu dài khi bạn chọn rơle. SSR ban đầu có thể đắt hơn, nhưng chúng thường có hiệu quả nếu bạn muốn ít phải sửa chữa hơn và tuổi thọ cao hơn.
Giới hạn ứng dụng
Bạn cần biết rằng-chuyển tiếp trạng thái rắn (SSR) không hoạt động cho mọi công việc. Những rơ-le này có một số giới hạn mà bạn phải cân nhắc trước khi sử dụng chúng trong dự án của mình. Nếu bạn chọn sai rơle, hệ thống của bạn có thể không hoạt động như bạn mong đợi.
Đây là bảng hiển thị các giới hạn phổ biến nhất mà bạn sẽ tìm thấy với SSR trong cài đặt công nghiệp:
|
giới hạn |
Sự miêu tả |
|---|---|
|
Chi phí ban đầu cao hơn |
SSR thường đắt hơn EMR do các thành phần bán dẫn của chúng. |
|
Tạo nhiệt |
SSR tạo ra nhiệt trong quá trình hoạt động, cần có bộ tản nhiệt hoặc thông gió thích hợp. |
|
Xếp hạng hiện tại và điện áp hạn chế |
SSR thường có xếp hạng dòng điện và điện áp tối đa thấp hơn so với EMR. |
|
Dòng điện rò rỉ |
SSR có thể có dòng điện rò rỉ nhỏ ngay cả ở trạng thái tắt, điều này có thể gây nhiễu các mạch nhạy cảm. |
|
Tính nhạy cảm với thoáng qua |
SSR rất nhạy cảm với các xung điện áp, cần có thêm mạch bảo vệ. |
Bạn sẽ nhận thấy rằng SSR có giá cao hơn khi bắt đầu. Giá đến từ các bộ phận đặc biệt bên trong. Nếu bạn có ngân sách eo hẹp, bạn có thể muốn sử dụng rơle cơ để thay thế. Bạn cũng cần lập kế hoạch cho nhiệt. SSR trở nên ấm hơn khi chúng hoạt động. Bạn phải sử dụng tản nhiệt hoặc đảm bảo không khí có thể di chuyển xung quanh rơle. Nếu bạn bỏ qua bước này, rơle có thể quá nóng và ngừng hoạt động.
Một giới hạn khác là xếp hạng dòng điện và điện áp. SSR không xử lý nhiều năng lượng như một số rơle cơ học. Nếu bạn cần chuyển đổi dòng điện hoặc điện áp rất cao, bạn có thể không tìm thấy SSR phù hợp với nhu cầu của mình. Luôn kiểm tra xếp hạng trước khi mua.
Dòng điện rò rỉ là một điều khác cần xem xét. Ngay cả khi bạn tắt SSR, một dòng điện nhỏ vẫn có thể chạy qua. Điều này có thể gây ra vấn đề nếu bạn sử dụng rơle với thiết bị điện tử nhạy cảm hoặc tải nhỏ. Bạn có thể thấy đèn phát sáng yếu hoặc các thiết bị hoạt động kỳ lạ khi lẽ ra chúng phải tắt.
SSR cũng không thích điện áp tăng vọt. Sự tăng điện hoặc quá độ có thể làm hỏng rơle. Bạn cần bổ sung thêm biện pháp bảo vệ, chẳng hạn như mạch giảm âm hoặc biến trở, để giữ an toàn cho rơle. Nếu bạn làm việc ở nơi có nhiều tiếng ồn điện, bạn phải lập kế hoạch cho việc này.
Mẹo:Luôn kết hợp rơle với tải và môi trường của bạn. Nếu bạn biết các giới hạn, bạn có thể tránh được sự cố và giữ an toàn cho hệ thống của mình.
Bạn có thể sử dụng SSR ở nhiều nơi, nhưng bạn phải biết chúng không phù hợp ở đâu. Nếu bạn cần chuyển đổi công suất rất cao, không muốn rò rỉ hoặc làm việc ở nơi có nhiều xung đột biến, bạn có thể xem xét các lựa chọn khác. Biết được những giới hạn này sẽ giúp bạn đưa ra những lựa chọn tốt hơn cho
dự án.
Tiêu chí lựa chọn SSR
Loại phù hợp để tải
Bạn cần phải kết hợp loại rơ-le với tải của mình để vận hành an toàn và đáng tin cậy. Tải khác nhau có nhu cầu riêng. Nếu bạn chọn sai rơle, hệ thống của bạn có thể không hoạt động như mong đợi hoặc thậm chí có thể bị lỗi. Bảng dưới đây cho thấy những điều bạn nên cân nhắc đối với từng loại tải:
|
Loại tải |
Những cân nhắc chính |
|---|---|
|
Điện trở |
Kiểm tra dòng điện ở trạng thái ổn định và điện áp chặn. Trở kháng đường dây giới hạn tốc độ thay đổi hiện tại. |
|
Đèn |
Đèn có dòng điện khởi động cao khi lạnh. Sử dụng chuyển đổi điện áp bằng 0{1}}để giảm áp lực lên rơle. |
|
điện dung |
Đảm bảo rơle có thể xử lý những thay đổi dòng điện nhanh. Hạn chế xung đột điện áp và thêm trở kháng đường dây. |
|
quy nạp |
Tải cảm ứng có thể gây ra đột biến điện áp. Sử dụng mạng snubber và kiểm tra xếp hạng dv/dt của rơle. |
|
Động cơ |
Động cơ có dòng khởi động cao. Chọn một rơle có thể xử lý các tình trạng đột biến và ngừng hoạt động. |
|
Máy biến áp |
Máy biến áp có thể bị bão hòa và gây ra dòng điện tăng vọt. Kiểm tra điện trở sơ cấp và xếp hạng đột biến. |
|
điện từ |
Solenoids hút thêm dòng điện cho đến khi các chỗ ngồi của pít tông. Chọn một rơ-le có mức xung đột biến để kích hoạt. |
Mẹo:Luôn kiểm tra loại tải của bạn trước khi chọn rơle. Điều này giúp bạn tránh được hư hỏng và giữ cho hệ thống của bạn hoạt động trơn tru.
Xếp hạng hiện tại và điện áp
Bạn phải chọn một rơle có định mức dòng điện và điện áp phù hợp. Nếu bạn chọn rơle quá nhỏ, nó có thể bị quá nhiệt hoặc hỏng. Các tải như động cơ và đèn có thể tiêu thụ nhiều dòng điện hơn khi khởi động so với khi sử dụng bình thường. Ví dụ, một động cơ có thể kéo dòng điện gấp năm đến bảy lần dòng điện định mức khi khởi động.
Dưới đây là một số điểm quan trọng cần nhớ:
Chọn rơle có dòng điện định mức cao hơn dòng điện bình thường của tải.
Đối với hầu hết các tải, chỉ sử dụng khoảng 2{0}}dòng điện định mức của rơle để giữ an toàn.
Để lại biên độ bổ sung cho môi trường khắc nghiệt hoặc tải có dòng điện khởi động cao.
Đảm bảo định mức điện áp của rơle khớp hoặc vượt quá điện áp hệ thống của bạn.
🛡️ Ghi chú:Tạo cho mình một giới hạn an toàn giúp rơle của bạn hoạt động lâu hơn và ngăn chặn việc tắt máy đột ngột.
Nhu cầu tản nhiệt
Rơle trạng thái rắn-tạo ra nhiệt khi hoạt động. Nếu bạn không quản lý được lượng nhiệt này, rơle có thể quá nóng và ngừng hoạt động. Bạn cần lên kế hoạch tản nhiệt, đặc biệt với dòng điện cao hoặc chuyển mạch thường xuyên.
Kích thước tản nhiệt
Một bộ tản nhiệt giúp loại bỏ nhiệt từ rơle. Bạn phải chọn kích thước phù hợp với tải trọng của mình. Nếu tản nhiệt quá nhỏ, rơle có thể bị quá nhiệt. Nếu nó quá lớn, bạn sẽ lãng phí không gian và tiền bạc.
Kiểm tra bảng dữ liệu của rơle để biết kích thước tản nhiệt được khuyến nghị.
Sử dụng bộ tản nhiệt lớn hơn cho dòng điện cao hơn hoặc môi trường nóng.
Đảm bảo tản nhiệt tiếp xúc tốt với rơle.
Luồng khí và lắp đặt
Luồng khí giúp làm mát rơle và tản nhiệt. Gắn tốt cũng có vấn đề. Nếu bạn chặn luồng không khí hoặc lắp rơle ở nơi chật hẹp, nhiệt có thể tích tụ.
Gắn rơle ở nơi có nhiều chuyển động không khí.
Tránh xếp chồng rơle quá gần nhau.
Sử dụng quạt hoặc lỗ thông hơi nếu hệ thống của bạn nóng.
💡 Mẹo:Luôn kiểm tra nhiệt độ xung quanh rơle trong quá trình vận hành. Nếu chạm vào có cảm giác nóng, hãy cải thiện khả năng làm mát hoặc sử dụng tản nhiệt lớn hơn.
Bằng cách làm theo các bước này, bạn đảm bảo rơle của mình hoạt động an toàn và tồn tại lâu dài. Lựa chọn cẩn thận và làm mát tốt giúp hệ thống của bạn luôn đáng tin cậy.
Không-Chức năng chéo
Bạn có thể thấy "chữ thập" bằng 0 khi tìm hiểu về rơle trạng thái rắn. Tính năng này giúp bạn chuyển đổi tải AC một cách an toàn hơn. Hàm chéo 0-chờ điện áp xoay chiều về 0. Sau đó, nó bật hoặc tắt rơle. Thời gian này giúp giảm tiếng ồn điện và căng thẳng cho thiết bị của bạn.
Nếu bạn sử dụng rơle không có chữ thập 0{0}}, bạn có thể thấy tia lửa điện. Bạn cũng có thể nghe thấy âm thanh bốp. Điều này xảy ra vì rơle có thể chuyển mạch bất cứ lúc nào trong chu kỳ AC. Nếu nó chuyển sang điện áp cao nhất, nó có thể gây ra đột biến. Sự đột biến này có thể làm tổn hại đến tải của bạn hoặc khiến tải bị hao mòn nhanh hơn.
Zero{0}}cross giúp bạn tránh được những vấn đề này. Rơle kiểm tra sóng AC. Nó chỉ chuyển đổi khi điện áp bằng không. Điều này giữ cho mạch của bạn yên tĩnh và thiết bị của bạn an toàn.
Lợi ích của Zero{0}}Chức năng chéo:
Giảm thiểu tiếng ồn điện và các vấn đề về radio.
Giảm bớt căng thẳng cho tải và rơle của bạn.
Dừng đột biến điện áp và tăng vọt.
Giúp thiết bị của bạn bền hơn.
Mẹo:Chọn một rơle trạng thái rắn-có chữ số 0{1}}cho những thứ như máy sưởi và đèn. Bạn sẽ hoạt động mượt mà hơn và ít hư hỏng thiết bị của mình hơn.
Không phải lúc nào bạn cũng cần có đường chéo bằng 0 cho mỗi lần tải. Một số công việc-chuyển đổi nhanh hoặc điều khiển pha-hoạt động tốt hơn nếu không có nó. Luôn kiểm tra xem tải của bạn cần gì trước khi bạn chọn.
Độ tin cậy và An toàn
Bạn muốn hệ thống của mình được an toàn và hoạt động tốt. Rơle trạng thái rắn-có thể giúp bạn thực hiện việc này nhưng trước tiên bạn nên kiểm tra độ an toàn và độ tin cậy của chúng. Hãy tìm kiếm các rơle có chứng nhận và tiêu chuẩn quan trọng. Những điều này cho thấy rơle đã vượt qua các bài kiểm tra hiệu suất và an toàn nghiêm ngặt.
Nhiều rơle có chứng nhận đặc biệt cho các mục đích sử dụng khác nhau. Ví dụ: một số được sản xuất cho xe điện, hệ thống chiếu sáng hoặc thời gian. Mỗi loại đều có kiểm tra an toàn riêng.
Dưới đây là bảng liệt kê một số loại chứng nhận phổ biến và ý nghĩa của chúng:
|
Chứng nhận/Loại tiêu chuẩn |
Sự miêu tả |
|---|---|
|
Bộ điều khiển quang |
Các thiết bị điều khiển đèn dựa trên độ sáng của nó. |
|
Công tắc nhạy sáng |
Công tắc bật hoặc tắt khi cảm nhận được ánh sáng. |
|
Công tắc hoạt động theo thời gian và đồng hồ |
Công tắc hoạt động theo lịch trình thời gian đã đặt. |
|
Rơle cho xe điện |
Rơle đặc biệt cho ô tô điện và bộ sạc. |
Bạn phải luôn tìm kiếm những chứng nhận này khi chọn rơle. Rơle được chứng nhận giúp bạn yên tâm hơn. Chúng cho thấy rơle có thể xử lý các công việc khó khăn và giữ an toàn cho hệ thống của bạn.
Lời khuyên an toàn chính:
Chọn rơle có xếp hạng và chứng nhận an toàn rõ ràng.
Hãy chắc chắn rằng rơle phù hợp với nhu cầu điện áp và hiện tại của bạn.
Sử dụng rơ-le có-bảo vệ tích hợp, chẳng hạn như mạch giảm âm hoặc bộ ngắt nhiệt.
Lắp đặt rơle ở nơi chúng luôn mát và khô.
🛡️ Báo động:Không bao giờ bỏ qua việc kiểm tra an toàn. Rơle được chứng nhận sẽ giữ an toàn cho thiết bị và con người của bạn.
Bạn có thể tin tưởng vào các trạm chuyển tiếp trạng thái rắn- đã được chứng nhận ở những nơi quan trọng. Các bệnh viện, nhà máy và ô tô điện đều sử dụng những rơle này để giữ an toàn. Khi bạn chọn một rơle có các tính năng an toàn phù hợp, bạn sẽ xây dựng được một hệ thống tồn tại lâu dài và bảo vệ mọi người.

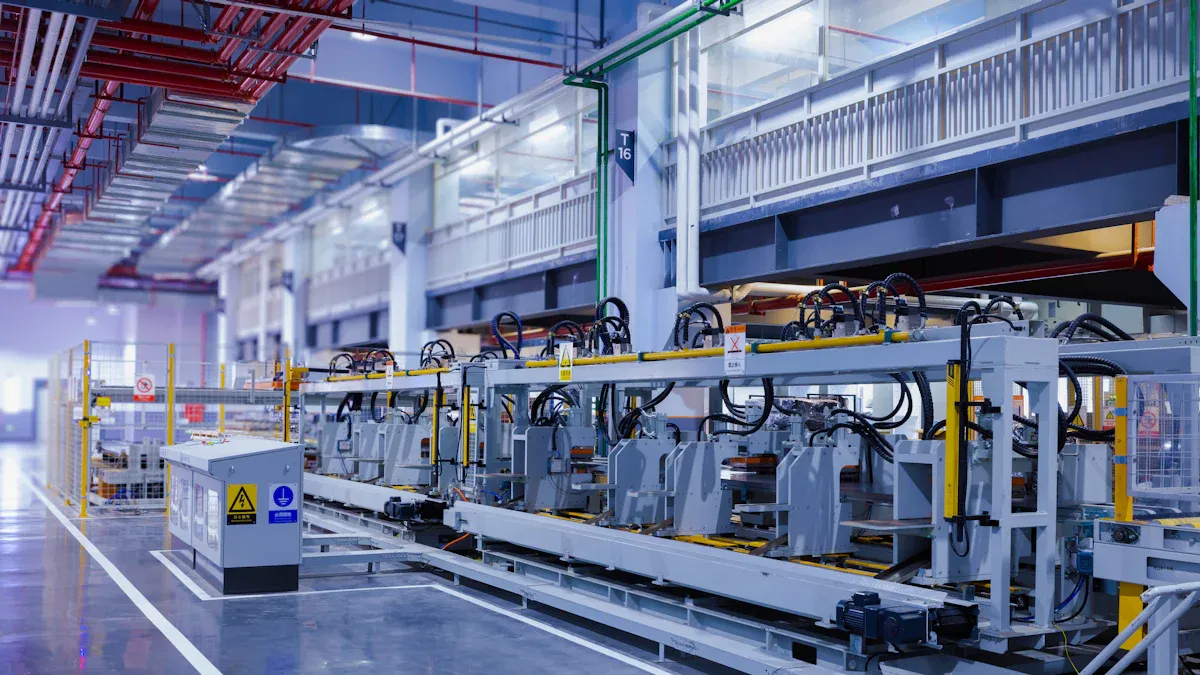

Kịch bản ứng dụng
Khi nào nên sử dụng SSR
Bạn nên chọn rơle trạng thái rắn (SSR) khi muốn chuyển đổi nhanh và yên tĩnh. SSR là tốt nhất nếu bạn cần những thứ tồn tại lâu dài. Họ không cần phải chăm sóc nhiều. Bạn có thể sử dụng chúng ở những nơi có bụi, nước hoặc rung lắc. SSR rất tốt nếu bạn phải bật và tắt mọi thứ nhiều lần mỗi ngày.
Những thời điểm phổ biến để sử dụng SSR:
Bạn điều khiển máy sưởi, đèn hoặc động cơ trong nhà máy.
Hệ thống của bạn phải yên tĩnh, giống như trong bệnh viện hoặc văn phòng.
Bạn muốn ngăn chặn sự cố do-các liên hệ cũ.
Thiết bị của bạn phải đối mặt với rung lắc hoặc va đập mạnh.
Bạn cần phải chuyển đổi mọi thứ rất nhanh.
Mẹo:SSR hoạt động tốt cho robot, tự động hóa và những nơi bạn không thể kiểm tra máy móc thường xuyên.
Dưới đây là bảng giúp bạn lựa chọn:
|
Kịch bản |
Lợi thế SSR |
|---|---|
|
Tần số chuyển mạch cao |
Không mặc tiếp xúc |
|
Môi trường bẩn hoặc ẩm ướt |
Bịt kín, chống bụi |
|
Cần hoạt động im lặng |
Không có tiếng ồn khi nhấp chuột |
|
Thiết bị điện tử nhạy cảm ở gần |
Tiếng ồn điện thấp |
Khi nào nên sử dụng rơle cơ
Rơle cơ học là lựa chọn tốt nếu bạn muốn có sự lựa chọn đơn giản và rẻ tiền. Hãy sử dụng chúng nếu hệ thống của bạn không chuyển đổi thường xuyên hoặc cần xử lý nhiều nguồn điện. Chúng cũng hữu ích nếu bạn cần tách biệt hoàn toàn giữa các mạch.
Thời điểm tốt nhất cho rơle cơ:
Bạn có ngân sách nhỏ và muốn tiết kiệm tiền.
Bạn cần phải chuyển tải công suất rất cao.
Hệ thống của bạn chỉ chuyển đổi một vài lần mỗi ngày.
Bạn muốn xem hoặc nghe hoạt động của rơle.
Bạn cần chuyển đổi cả tải AC và DC bằng một rơle.
Ghi chú:Rơle cơ rất dễ tìm và trao đổi. Bạn có thể sử dụng chúng trong đèn, máy bơm và máy móc đơn giản.
Phương pháp tiếp cận lai
Đôi khi, thật thông minh khi sử dụng cả SSR và rơle cơ học cùng nhau. Bằng cách này, bạn sẽ có được những phần tốt của từng loại. Bạn có thể sử dụng SSR để chuyển đổi nhanh và rơle cơ để có công suất cao hoặc an toàn hơn.
Cách sử dụng cả hai:
Sử dụng SSR để chuyển mạch nhanh, sau đó sử dụng rơle cơ để cắt điện để đảm bảo an toàn.
Hãy để SSR hoạt động bình thường và sử dụng rơle cơ làm dự phòng.
Sử dụng SSR cho tín hiệu điều khiển và rơle cơ cho nguồn điện chính.
🛠️ Báo động:Hệ thống hybrid mang đến cho bạn nhiều sự lựa chọn hơn. Bạn có thể tạo ra những chiếc máy an toàn hơn và tốt hơn bằng cách kết hợp cả hai loại rơle.
Bạn có thể xây dựng các hệ thống thông minh hơn nếu chọn đúng rơ-le cho từng công việc. Hãy suy nghĩ về những gì bạn cần, sau đó chọn cái tốt nhất.
Các trường hợp sử dụng mẫu
Bạn thấy rơle trạng thái rắn-và rơle cơ học trong nhiều hệ thống. Mỗi loại rơle sẽ tốt hơn cho một số công việc nhất định. Dưới đây là một số ví dụ dễ hiểu để chỉ ra nơi mỗi rơ-le hoạt động tốt nhất:
1. Tự động hóa công nghiệp
Trong nhà máy, bạn điều khiển những thứ như băng chuyền và robot. Những máy này bật và tắt rất nhiều mỗi ngày. Bạn muốn chuyển đổi nhanh chóng và yên tĩnh. SSR là sự lựa chọn tốt nhất ở đây. Chúng có thể chuyển đổi nhanh chóng và không bị hao mòn.
2. Hệ thống HVAC
Bạn vận hành hệ thống sưởi ấm và không khí trong các tòa nhà lớn. SSR bật tắt máy sưởi và quạt mà không gây tiếng ồn. Điều này tốt cho văn phòng và bệnh viện. SSR cũng tồn tại lâu hơn ở những nơi có bụi hoặc không khí ẩm ướt.
3. Điều khiển ánh sáng
Bạn điều khiển ánh sáng trong rạp hát, trung tâm thương mại hoặc sân vận động. SSR cho phép bạn điều chỉnh độ sáng hoặc chuyển đổi đèn mà không cần nhấp chuột hay tạo ra tia lửa điện. Đèn hoạt động êm ái và êm ái. SSR không có danh bạ nên bạn không cần phải sửa chúng thường xuyên.
4. Thiết bị y tế
Bạn cần những công tắc an toàn và yên tĩnh trong máy y tế. SSR giữ nguồn điện cách xa con người và không gây tiếng ồn. Điều này bảo vệ cả thiết bị và bệnh nhân.
5. Điều khiển động cơ
Bạn khởi động và dừng động cơ trong những thứ như máy bơm hoặc thang máy. Động cơ sử dụng rất nhiều năng lượng khi khởi động. Rơle cơ học rất tốt cho những xung điện lớn này. Đôi khi, bạn sử dụng cả hai loại: SSR để sử dụng thông thường và rơle cơ để tăng thêm độ an toàn.
6. Hệ thống điện mặt trời
Bạn kết nối hoặc ngắt kết nối các tấm pin mặt trời và pin. DC SSR chuyển đổi nguồn nhanh chóng và an toàn. Chúng ngăn tia lửa điện và tồn tại lâu hơn, phù hợp cho những-nơi ở xa hoặc ngoài trời.
Dưới đây là bảng giúp bạn chọn rơle phù hợp:
|
Ứng dụng |
Loại rơle tốt nhất |
Tại sao nó phù hợp |
|---|---|---|
|
Tự động hóa nhà máy |
SSR |
Chuyển đổi nhanh, thường xuyên |
|
HVAC |
SSR |
Yên tĩnh,{0}}chống bụi |
|
Kiểm soát ánh sáng |
SSR |
Im lặng, cuộc sống lâu dài |
|
Khởi động/Dừng động cơ |
Cơ khí/Hybrid |
Xử lý dòng điện khởi động cao |
|
Thiết bị y tế |
SSR |
An toàn, không có tiếng ồn điện |
|
Năng lượng mặt trời |
DC SSR |
Nhanh chóng, không bị mòn tiếp xúc |
Mẹo:Luôn xem xét tải của bạn và nơi bạn sử dụng rơle. Chọn rơle phù hợp sẽ giúp hệ thống của bạn an toàn và hoạt động tốt.
Sử dụng những ví dụ này để giúp bạn quyết định. Hãy suy nghĩ về tần suất bạn chuyển đổi, lượng điện năng bạn cần và không gian của bạn như thế nào. Điều này giúp bạn chọn rơle tốt nhất cho công việc của mình.
Cân nhắc thiết kế SSR
Quản lý nhiệt
Bạn cần chú ý đến nhiệt độ khi sử dụng rơle trạng thái rắn (SSR). SSR trở nên nóng mỗi khi chúng chuyển tải. Nếu bạn không quản lý nhiệt, rơle có thể bị đứt sớm. Luôn xem bảng dữ liệu để biết mức nhiệt của rơle. Bảng dữ liệu cho thấy rơle tạo ra bao nhiêu nhiệt ở các dòng điện khác nhau.
Một bộ tản nhiệt giúp kéo nhiệt ra khỏi rơle. Nó là một miếng kim loại làm mát SSR. Bạn cũng có thể sử dụng quạt để thổi không khí qua rơle và tản nhiệt. Luồng khí tốt giúp rơle không bị quá nóng. Nếu bạn đặt rơle trong một không gian nhỏ, nhiệt có thể tích tụ nhanh chóng.
Dưới đây là một số cách để quản lý nhiệt tốt hơn:
Chọn rơle có định mức dòng điện cao hơn tải của bạn.
Sử dụng tản nhiệt phù hợp với kích thước và công suất của rơle.
Để không gian trống xung quanh rơle để không khí di chuyển.
Kiểm tra nhiệt độ của rơle khi nó đang hoạt động.
|
Phương pháp quản lý nhiệt |
Lợi ích |
|---|---|
|
Tản nhiệt |
Loại bỏ nhiệt hiệu quả |
|
Cái quạt |
Cải thiện luồng không khí |
|
Khoảng cách |
Ngăn chặn sự tích tụ nhiệt |
Mẹo:Nếu rơle có cảm giác nóng thì bạn nên thực hiện làm mát tốt hơn ngay.
Cách ly điện
Cách ly điện giữ cho mạch điều khiển của bạn an toàn. SSR sử dụng cách ly quang học để phân chia phía đầu vào với phía đầu ra. Điều này ngăn điện áp cao ở đầu ra tiếp cận hệ thống điều khiển của bạn. Bộ vi điều khiển hoặc PLC của bạn luôn được an toàn trước các đột biến nguy hiểm.
Cách ly quang học hoạt động bằng cách gửi ánh sáng qua một khoảng trống. Mạch đầu vào bật đèn LED. Đèn LED chiếu sáng trên cảm biến ở mạch đầu ra. Không có dòng điện nào lọt qua khe hở, chỉ có ánh sáng mới lọt qua được.
Luôn kiểm tra định mức điện áp cách ly trong bảng dữ liệu. Đánh giá này cho bạn biết mức điện áp mà rơle có thể chặn. Nếu bạn sử dụng rơ-le trong hệ thống-điện áp cao, hãy chọn hệ thống có mức cách ly cao.
Những điểm chính để cách ly điện:
Giữ thiết bị điện tử điều khiển của bạn an toàn khỏi điện áp cao.
Chặn tiếng ồn điện và xung điện.
Làm cho hệ thống của bạn an toàn hơn cho con người và thiết bị.
Báo động:Không bao giờ kết nối các bên đầu vào và đầu ra với nhau. Luôn sử dụng tính năng cách ly của rơle.
Bảo vệ quá áp
Bạn cần bảo vệ SSR của mình khỏi các xung điện áp. Quá điện áp có thể làm tổn thương các bộ phận bán dẫn của rơle. Bạn có thể sử dụng các thiết bị bảo vệ để giữ an toàn cho rơ-le của mình.
Các thiết bị bảo vệ phổ biến là mạch snubber và biến trở. Một mạch snubber hấp thụ các xung đột biến và làm dịu đi những thay đổi điện áp. Một varistor kẹp điện áp cao và chặn các xung điện tiếp cận rơle. Bạn cũng có thể sử dụng cầu chì để ngăn dòng điện rất cao.
|
Thiết bị bảo vệ |
Nó làm gì |
|---|---|
|
Mạch snubber |
Hấp thụ các xung điện áp |
|
Biến trở |
Kẹp tăng đột biến |
|
Cầu chì |
Dừng quá dòng |
Bạn nên đặt các thiết bị này gần rơle. Nếu hệ thống của bạn có nhiều nhiễu điện, hãy sử dụng biện pháp bảo vệ bổ sung. Luôn kiểm tra bảng dữ liệu để biết các phương pháp bảo vệ tốt nhất.
Ghi chú:Bảo vệ quá áp tốt giúp SSR của bạn hoạt động lâu hơn và giữ cho hệ thống của bạn an toàn.
Mẹo cài đặt
Bạn muốn rơle trạng thái rắn (SSR) của mình hoạt động an toàn và lâu dài. Cài đặt tốt sẽ giúp bạn đạt được mục tiêu này. Hãy làm theo các mẹo sau để đảm bảo SSR hoạt động tốt trong hệ thống của bạn.
1. Chọn đúng địa điểm
Chọn một nơi có luồng không khí tốt. Nhiệt có thể tích tụ nếu bạn đặt SSR trong không gian chật hẹp. Chừa khoảng trống xung quanh rơle để không khí có thể di chuyển. Tránh đặt SSR gần các nguồn nhiệt như động cơ hoặc lò sưởi.
2. Gắn kết an toàn
Gắn SSR trên bề mặt kim loại phẳng. Sử dụng vít hoặc kẹp ray DIN theo khuyến nghị của nhà sản xuất. Giá đỡ chắc chắn giúp rơle luôn mát và ngăn ngừa hư hỏng do rung động. Nếu SSR của bạn cần tản nhiệt, hãy gắn chặt và sử dụng keo tản nhiệt để truyền nhiệt tốt hơn.
3. Đi dây cẩn thận
Sử dụng dây phù hợp với xếp hạng hiện tại của SSR của bạn. Thắt chặt tất cả các kết nối để chúng không bị lỏng. Dây điện lỏng có thể gây nóng và thậm chí gây cháy. Giữ dây đầu vào và đầu ra riêng biệt để tránh nhiễu điện.
🛠️ Mẹo:Dán nhãn cho dây của bạn. Điều này làm cho việc kiểm tra và sửa chữa trong tương lai dễ dàng hơn nhiều.
4. Tuân theo xếp hạng phân cực và điện áp
Kiểm tra các đầu vào và đầu ra trước khi bạn kết nối bất cứ thứ gì. Đảm bảo bạn khớp cực với DC SSR. Không bao giờ vượt quá định mức điện áp hoặc dòng điện được liệt kê trong biểu dữ liệu.
5. Sử dụng biện pháp bảo vệ thích hợp
Thêm cầu chì hoặc cầu dao để bảo vệ SSR và tải của bạn. Sử dụng mạch giảm chấn hoặc biến trở nếu hệ thống của bạn có nhiều xung điện áp. Những thiết bị này giúp ngăn ngừa thiệt hại do sốc điện.
6. Kiểm tra trước khi sử dụng
Sau khi nối dây xong, trước tiên hãy kiểm tra SSR với một tải nhỏ. Hãy chắc chắn rằng nó bật và tắt như mong đợi. Kiểm tra xem có dấu hiệu quá nhiệt hoặc tiếng động lạ không.
Lỗi cài đặt phổ biến
|
Sai lầm |
Làm thế nào để tránh nó |
|---|---|
|
Không sử dụng tản nhiệt |
Luôn kiểm tra xem có cần thiết không |
|
Dây quá mỏng |
Sử dụng thước dây đúng |
|
Phân cực sai |
-kiểm tra kỹ các kết nối |
|
Vít-bị siết quá mức |
Thắt chặt vừa đủ |
|
Không có thiết bị bảo vệ |
Thêm cầu chì và snubbers |
⚡ Báo động:Không bao giờ chạm vào các cực SSR khi bật nguồn. Luôn tắt nguồn trước khi làm việc với rơle.
Bạn có thể giữ cho SSR của mình hoạt động tốt bằng cách làm theo các bước đơn giản sau. Việc lắp đặt tốt sẽ giữ cho hệ thống của bạn an toàn và giúp bạn tránh được việc sửa chữa tốn kém.
Bạn đã tìm hiểu cách hoạt động của các chuyển tiếp trạng thái rắn-và lý do chúng quan trọng. Bạn đã nhìn thấy điểm mạnh và điểm yếu của họ. Bạn đã khám phá các loại khác nhau và cách chọn loại phù hợp. Sử dụng danh sách kiểm tra này để giúp bạn quyết định:
|
Bước chân |
Hoạt động |
|---|---|
|
Biết tải của bạn |
Kiểm tra dòng điện và điện áp |
|
Chọn loại rơle |
Phù hợp với nhu cầu AC hoặc DC |
|
Kế hoạch sưởi ấm |
Thêm tản nhiệt nếu cần |
|
Kiểm tra an toàn |
Tìm kiếm các chứng chỉ |
Nếu bạn muốn biết thêm chi tiết, hãy nói chuyện với chuyên gia hoặc đọc thêm hướng dẫn.
Câu hỏi thường gặp
Rơle trạng thái rắn-là gì?
Rơle trạng thái rắn-sử dụng các bộ phận điện tử để bật và tắt mạch. Bạn không thấy bất kỳ bộ phận chuyển động nào bên trong. Điều này giúp hoạt động diễn ra nhanh chóng, yên tĩnh và-lâu dài.
Bạn có thể sử dụng SSR cho cả tải AC và DC không?
Bạn có thể tìm thấy SSR cho tải AC, tải DC hoặc cả hai. Luôn kiểm tra loại tải của bạn trước khi chọn rơle. Sử dụng sai loại có thể làm hỏng hệ thống của bạn.
Tại sao SSR lại nóng?
SSR tạo ra nhiệt vì dòng điện chạy qua chất bán dẫn của chúng. Bạn cần một bộ tản nhiệt hoặc luồng không khí tốt để giữ cho chúng mát mẻ. Quá nhiều nhiệt có thể làm hỏng rơle.
🛠️ Mẹo:Luôn kiểm tra bảng dữ liệu để được tư vấn làm mát.
SSR có cần bảo trì không?
Bạn không cần phải làm sạch hoặc thay thế các bộ phận trong SSR. Họ làm việc trong nhiều năm mà không có dịch vụ. Bạn tiết kiệm thời gian và tiền bạc vì không có địa chỉ liên lạc nào bị hao mòn.
Chuyển đổi chéo bằng 0 là gì?
Chuyển mạch chéo bằng 0 có nghĩa là rơle bật hoặc tắt khi điện áp xoay chiều bằng 0. Điều này làm giảm tiếng ồn điện và bảo vệ thiết bị của bạn.
|
Lợi ích |
Sự miêu tả |
|---|---|
|
Ít tiếng ồn hơn |
Hoạt động yên tĩnh hơn |
|
Cuộc sống lâu hơn |
Ít căng thẳng hơn trên thiết bị |
SSR có thể thay thế rơle cơ ở mọi nơi không?
Bạn không thể sử dụng SSR cho mọi công việc. Một số-tải công suất cao hoặc các mạch đặc biệt cần có rơle cơ. Luôn kiểm tra nhu cầu của hệ thống trước khi bạn quyết định.
Làm thế nào để bạn bảo vệ SSR khỏi các xung điện áp?
Bạn bảo vệ SSR bằng cách thêm các mạch giảm âm hoặc biến trở. Những thiết bị này chặn các xung điện nguy hiểm và giữ an toàn cho rơ-le của bạn.
⚡ Báo động:Bảo vệ giúp SSR của bạn tồn tại lâu hơn.
Xem thêm
10 kịch bản ứng dụng phổ biến nhất của rơle
Làm sạch danh bạ trên Rơle: Hướng dẫn chuyên nghiệp Ultimate 2025
Cách tránh rung chuyển rơ-le: Hướng dẫn hoàn chỉnh năm 2025 để khắc phục hiện tượng giật hình
Cách giảm hồ quang trên tiếp điểm rơle: Hướng dẫn kỹ sư năm 2025
