Rơle ô tô giúp điều khiển các thiết bị mạnh với các tín hiệu yếu .} Sử dụng và cài đặt rơle ô tô đúng cách giữ cho chiếc xe của bạn an toàn và hoạt động tốt {{1} đáng tin cậy .
Key Takeaways
Rơle ô tô Sử dụng các tín hiệu nhỏ để điều khiển các thiết bị mạnh mẽ một cách an toàn .
Nhận các công cụ như tua vít, võ sĩ và thiết bị an toàn đầu tiên .
Chọn một điểm an toàn và dễ tiếp cận cho rơle .
Kết nối các dây rơle như được dán nhãn để tránh các sự cố mạch .
Kiểm tra rơle sau khi cài đặt để đảm bảo nó hoạt động tốt .

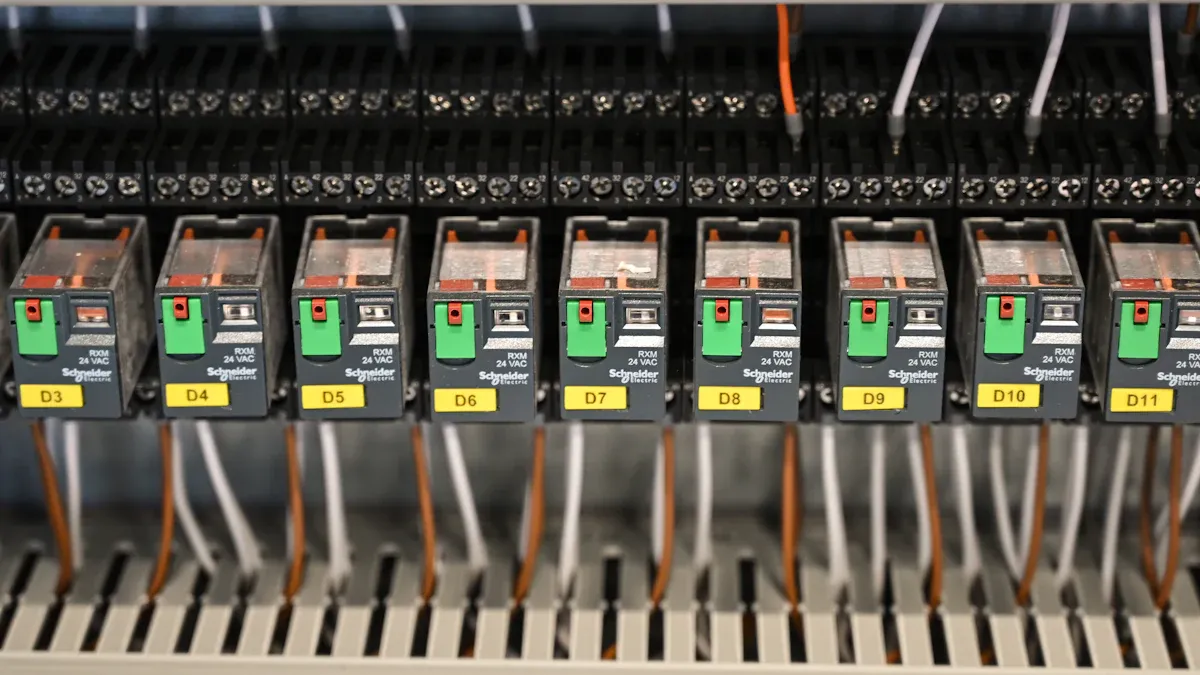

Các công cụ và vật liệu để sử dụng và cài đặtRơle ô tô
Các công cụ thiết yếu để cài đặt
Để cài đặt rơle ô tô, bạn cần các công cụ phù hợp . Các công cụ này giúp bạn làm việc an toàn và hoàn thành công việc . Đây là danh sách những gì bạn cần:
Vít, kìm và cờ lê ổ cắm cho các tác vụ cơ bản .
Một vạn năng để kiểm tra điện áp, điện trở và kết nối mạch .
Sơ đồ nối dây cho xe của bạn để tạo kết nối chính xác .
Rơle thay thế phù hợp với phần ban đầu của xe của bạn .
Băng keo và ống co lại để bảo vệ kết nối dây .
Stripper và cuộn dây để cắt và gắn dây đúng cách .
Thiết bị an toàn như găng tay và kính để bảo vệ chính mình .
Có sẵn các công cụ này giúp cài đặt rơle dễ dàng và an toàn hơn .
Vật liệu cần thiết cho hệ thống dây điện
Hệ thống dây tốt rất quan trọng đối với rơle hoạt động . Bạn sẽ cần các vật liệu tạo kết nối mạnh mẽ và an toàn . Chúng bao gồm:
4 hoặc 5 rơle cực để kiểm soátcông suất caothiết bị .
Dây đủ dày để xử lý hiện tại .
Đầu nối và thiết bị đầu cuối để nối dây vào rơle .
Nguồn nguồn 12V DC, vì hầu hết các rơle sử dụng điện áp này .
Sơ đồ để hướng dẫn bạn kết nối mọi thứ chính xác .
Sử dụng các vật liệu này giúp chuyển tiếp của bạn hoạt động tốt và ngăn chặn các vấn đề .
Các công cụ tùy chọn để đơn giản hóa quy trình
Một số công cụ không bắt buộc nhưng có thể giúp công việc dễ dàng hơn . Đây là danh sách nhanh:
|
Dụng cụ |
Mục đích |
|---|---|
|
Vũ nữ thoát y |
Xóa lớp phủ dây mà không làm hỏng bên trong cho các kết nối sạch . |
|
Hàn sắt |
Tham gia dây an toàn cho các kết nối mạnh và lâu dài . |
|
Vạn năng |
Kiểm tra mạch và đo điện áp, dòng điện và điện trở . |
|
Công cụ uốn |
Đính kèm dây vào đầu nối cho các kết nối rắn và đáng tin cậy . |
Các công cụ này có thể tiết kiệm thời gian và cải thiện công việc của bạn khi cài đặt rơle .
Sự hiểu biếtCơ bản rơle ô tô
Rơle ô tô là gì?
Rơle ô tô là các thiết bị nhỏ điều khiển các mạch điện . Chúng cho phép tín hiệu yếu quản lý các thiết bị mạnh mẽ một cách an toàn . Ví dụ, khi bạn bật đèn pha, rơle giúp dòng chảy mà không gây hại cho công tắc .}
Các rơle có một điện từ hoạt động khi nguồn chảy qua các thiết bị đầu cuối nhất định . nam châm này di chuyển một phần gọi là một công tắc tơ để mở hoặc đóng mạch . Hầu hết các xe
Mẹo:Luôn kiểm tra sơ đồ dây của xe của bạn để khớp với rơle với mạch .
Các bộ phận chính và cách chúng hoạt động
Biết các phần rơle giúp bạn cài đặt và sửa chúng . Dưới đây là các phần chính:
Xôn xao: Tạo từ trường để kích hoạt rơle .
Liên hệ: Mở hoặc gần với dòng điện cho phép .
Mùa xuân: Di chuyển các liên hệ trở lại vị trí bắt đầu của họ .
Phần ứng: Kết nối hoặc ngắt kết nối các liên hệ khi cuộn dây được cấp nguồn .
Khi nguồn tiếp cận cuộn dây, nó tạo ra một từ trường . Trường này di chuyển phần ứng, mở hoặc đóng các tiếp điểm . Điều này cho phép điều khiển rơle các thiết bị mạnh như quạt hoặc máy bơm nhiên liệu mà không bị phá vỡ công tắc .}}}
|
Thuật ngữ |
Nghĩa |
|---|---|
|
Rơle có thể sử dụng được |
Ở lại vị trí của nó mà không cần công suất không đổi . |
|
Phạm vi hoạt động cuộn dây |
Phạm vi điện áp nơi cuộn dây chuyển tiếp hoạt động tốt . |
|
Sắp xếp liên hệ |
Cách các liên hệ rơle được thiết lập (e . g ., thường mở hoặc đóng) . |
|
Đường cong kích thích |
Một biểu đồ hiển thị cách nhiệt ảnh hưởng đến hiệu suất rơle . |
|
Vận hành điện áp |
Điện áp thấp nhất cần thiết để cung cấp năng lượng cho cuộn dây rơle . |
Các loại phổ biến và sử dụng
Rơle có các loại khác nhau cho các công việc khác nhau . Dưới đây là một số loại phổ biến:
|
Loại rơle |
Những gì nó làm |
|---|---|
|
Rơle Bosch |
Đáng tin cậy và thường được sử dụng trong ô tô . |
|
Rơle vi mô |
Rơle nhỏ cho không gian chặt trong các phương tiện hiện đại . |
|
Rơle trạng thái rắn |
Sử dụng điện tử để chuyển đổi nhanh hơn và đáng tin cậy hơn . |
Rơle được tìm thấy trong nhiều hệ thống xe hơi . Ví dụ:
Kim phun nhiên liệu: Rơle giúp Bộ điều khiển động cơ (ECU) Quản lý nguồn .
Bơm nhiên liệu: Họ bật và tắt máy bơm khi cần .
Cuộn dây đánh lửa: Rơle cung cấp công suất cao cần thiết cho đánh lửa .
Quạt làm mát: Họ bật quạt để ngăn động cơ quá nóng .
Cài đặt rơle đúng cách giữ cho các hệ thống này hoạt động an toàn và hiệu quả .

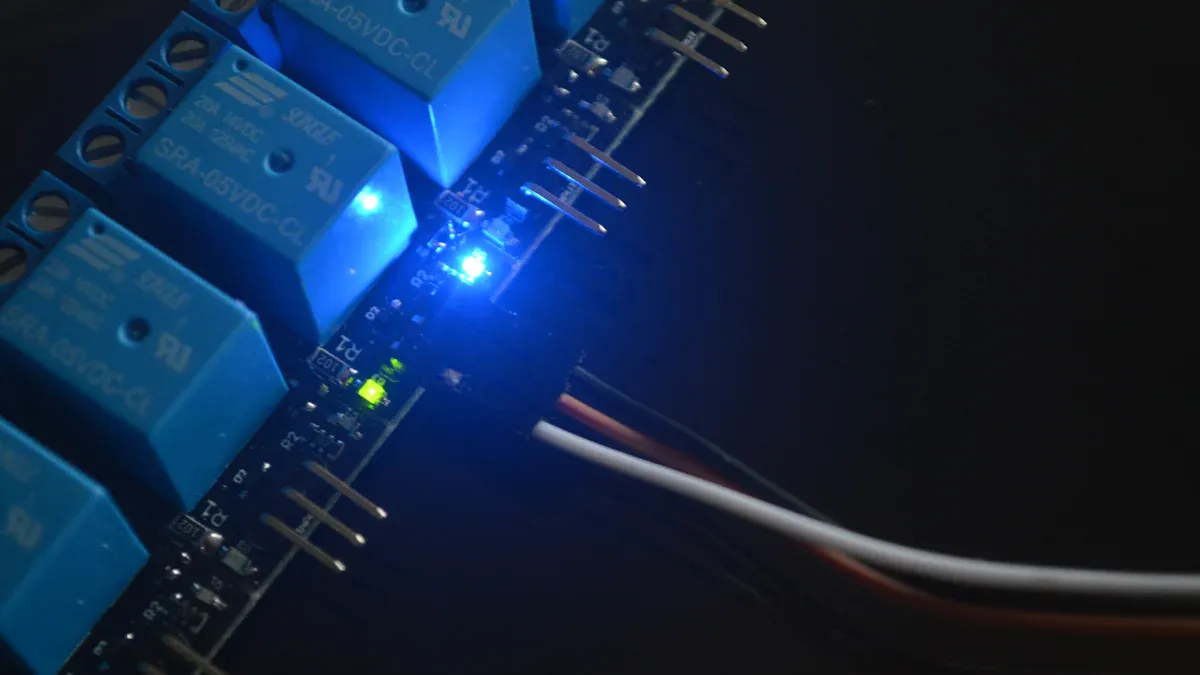

Hướng dẫn từng bước để cài đặt rơle ô tô
Bước 1: Hiểu chi tiết mạch và rơle
Tìm hiểu về mạch nơi rơle sẽ đi . Kiểm tra sơ đồ dây của xe của bạn để tìm điểm chính xác và mục đích của rơle .
Các bước để hiểu chi tiết mạch và rơle:
Tìm mạch: Xác định vị trí hệ thống cần rơle, như đèn hoặc quạt .
Xác định loại rơle: Kiểm tra xem nó có cần 4- pin hoặc 5- rơle pin .
Phù hợp với điện áp và dòng điện: Đảm bảo rơle phù hợp với sức mạnh của mạch . hầu hết đều hoạt động trên 12V DC và xử lý lên đến 30-40 amps .
Nghiên cứu sơ đồ hệ thống dây điện: Sử dụng nó để xem cách rơle kết nối với mạch .
Mẹo: Nếu không chắc chắn, hãy đọc hướng dẫn sử dụng xe hơi của bạn hoặc nhờ một chuyên gia giúp đỡ .
Bước 2: Thu thập các công cụ và vật tư
Nhận tất cả các công cụ và nguồn cung cấp trước khi bắt đầu . được chuẩn bị tiết kiệm thời gian và tránh sự chậm trễ .
Danh sách kiểm tra để chuẩn bị:
Công cụ: Tua vít, kìm, máy cắt dây, cuộn dây và võ sĩ .
Quân nhu: Một rơle phù hợp, dây, đầu nối, băng và ống thu nhỏ .
Thiết bị an toàn: Đeo găng tay và kính để giữ an toàn trong khi làm việc .
Ghi chú: Cài đặt rơle cần chăm sóc . Kiểm tra các công cụ và nguồn cung cấp của bạn để tránh lỗi .}
Bước 3: Chọn một điểm lắp tốt
Chọn một nơi an toàn và dễ tiếp cận cho rơle ., điểm phải được bảo mật và cách xa nước hoặc nhiệt .
Mẹo để chọn đúng vị trí:
Dễ dàng truy cập: Chọn một nơi đơn giản để tiếp cận với hệ thống dây điện và sửa chữa .
Sự bảo vệ: Tránh các khu vực có nước, dầu hoặc nhiệt . Sử dụng nắp nếu cần .
Phù hợp an toàn: Gắn lại rơle để ngừng lắc trong khi lái xe .
Mẹo: Nhiều xe có điểm gần hộp cầu chì hoặc khoang động cơ cho rơle . Kiểm tra chúng để cài đặt dễ dàng hơn .
Bước 4: Dây chính xác các thiết bị đầu cuối rơle
Kết nối các đầu cuối rơle đúng cách rất quan trọng . Dây điện có thể khiến các mạch bị hỏng hoặc làm hỏng chiếc xe của bạn . Thực hiện theo các bước đơn giản này để đảm bảo mọi thứ hoạt động:
Biết nhãn Terminal:
Hầu hết các rơleCó bốn hoặc năm thiết bị đầu cuối được dán nhãn . mỗi người có một công việc:
85: Đi xuống mặt đất hoặc mặt âm của công suất .
86: Kết nối với công tắc hoặc dây tín hiệu .
30: Liên kết đến hộp pin hoặc cầu chì cho nguồn .
87: Gửi nguồn cho thiết bị (như đèn hoặc quạt) .
87a: Tìm thấy trong rơle pin 5- cho các mạch được đóng bình thường .
Kiểm traSơ đồ nối dây:
Nhìn vào sơ đồ dây của xe của bạn để xác nhận các kết nối . Nó cho thấy cách rơle phù hợp với các bộ phận khác, như mô -đun động cơ hoặc rơle a/c . Bạn cũng có thể kiểm tra điện áp tại một số điểm nhất định, như không
Mẹo: Thay thế mọi dây gỉ hoặc kết nối xấu trước khi tiếp tục .
Gắn dây:
Dải dây kết thúc để lộ đồng sạch .
Sử dụng đầu nối hoặc hàn để bảo vệ dây vào các đầu cuối .
Bao gồm các kết nối bằng ống co lại hoặc băng để tránh quần short .
Kiểm tra lại mọi thứ:
Kiểm tra tất cả các kết nối trước khi di chuyển trên . Đảm bảo dây có chặt và ở đúng các điểm bên phải .
Ghi chú: Sử dụng vạn năng để kiểm tra xem các kết nối có hoạt động và có nguồn .
Bằng cách nối dây rơle một cách chính xác, bạn giúp nó hoạt động tốt và bảo vệ hệ thống điện của xe của bạn .
Khắc phục sự cố và tránh những sai lầm phổ biến
Lỗi cài đặt phổ biến để tránh
Những sai lầm trong quá trình cài đặt chuyển tiếp có thể gây ra các vấn đề nghiêm trọng . Tránh các lỗi này giúp tiết kiệm thời gian và bảo vệ hệ thống điện của xe của bạn . dưới đây là những sai lầm phổ biến và hiệu ứng của chúng:
|
Lỗi cài đặt |
Sự miêu tả |
|---|---|
|
Cuộn dây bị kiệt sức |
Quá nhiều điện áp hoặc dòng điện quá nóng cuộn dây, gây ra lỗi . |
|
Dính danh bạ |
Danh bạ không mở, dẫn đến các mạch ở trên . |
|
Hệ thống dây điện không chính xác |
Kết nối sai gây ra sự cố hoặc tạo rủi ro an toàn . |
Để ngăn chặn các vấn đề này, hãy luôn kiểm tra sơ đồ nối dây . Đảm bảo rơle khớp với nhu cầu của mạch . Sử dụng đồng hồ vạn năng để xác nhận mức điện áp trước khi bật hệ thống .}
Mẹo: Nếu bạn có mùi cháy hoặc nghe các nhấp chuột lẻ, hãy dừng . Kiểm tra cuộn cuộn hoặc liên hệ bị kẹt .
Chẩn đoán và khắc phục sự cố hệ thống dây điện
Hệ thống dây xấu có thể làm cho rơle bị lỗi hoặc hoạt động kém . Biết cách tìm và khắc phục các vấn đề này giữ cho rơle của bạn hoạt động . Đây là những gì cần xem và cách khắc phục nó:
Dấu hiệu giảm điện áp:
Đèn pha mờ .
Động cơ quay chậm .
Cảm biến không hoạt động đúng .
Các bộ phận điện đôi khi không thành công .
Sửa chữa hữu ích:
Làm sạch kết nối bẩn hoặc gỉ để cải thiện hiệu suất .
Sử dụng dây dày để xử lý hiện tại an toàn . dây mỏng quá nóng và không thành công .
Siết chặt các kết nối mặt đất lỏng lẻo để tránh các vấn đề về mạch .
Nếu bạn nghĩ rằng có một vấn đề về hệ thống dây điện, hãy kiểm tra tất cả các dây và kết nối để có thiệt hại . Thay thế bất kỳ dây bị hỏng hoặc bị ăn mòn . Sử dụng vạn năng để kiểm tra điện áp tại các điểm khác nhau . Điều này giúp bạn tìm thấy vấn đề chính xác.
Ghi chú: Ngắt kết nối pin trước khi làm việc trên dây để giữ an toàn trước các cú sốc hoặc quần short .
Kiểm tra chức năng chuyển tiếp sau khi cài đặt
Kiểm tra rơle sau khi cài đặt đảm bảo nó hoạt động chính xác . Thực hiện theo các bước này để kiểm tra hiệu suất của nó:
Kiểm tra các liên hệ:
Áp dụng 6V DC và 100MA cho rơle . cho hầu hết các rơle, 12V DC và 500MA hoạt động tốt nhất . xem để xem các liên hệ mở và đóng chính xác .}
Kiểm tra mạch cuộn dây:
Sử dụng đồng hồ vạn năng để đo điện áp tại các đầu cuối cuộn . Điện áp phải đáp ứng yêu cầu tối thiểu của rơle . nếu không, hãy kiểm tra nguồn nguồn và kết nối .
Làm một bài kiểm tra ngoài mạch:
Lấy rơle ra khỏi mạch và đo điện trở cuộn dây . So sánh kết quả với thông số kỹ thuật của nhà sản xuất . Sau đó, áp dụng điện áp DC cho cuộn dây và xem các liên hệ có di chuyển .
Mẹo: Giữ một rơle dự phòng để kiểm tra . nếu cái mới hoạt động nhưng cái cũ không, bạn đã tìm thấy vấn đề .
Bằng cách kiểm tra rơle, bạn đảm bảo nó được cài đặt và hoạt động chính xác . Kiểm tra thích hợp ngăn các sự cố trong tương lai và giữ cho chiếc xe của bạn hoạt động trơn tru .
Việc đặt vào rơle ô tô rất dễ dàng với các bước chính xác . Các bộ phận nhỏ này rất quan trọng đối với sự an toàn và hiệu suất của chiếc xe của bạn . Cài đặt chúng đúng cách giữ cho hệ thống điện của xe của bạn an toàn và hoạt động tốt hơn
Mẹo: Kiểm tra tất cả các kết nối và kiểm tra rơle sau khi cài đặt nó . Điều này giúp ngăn ngừa các vấn đề sau .
Sử dụng các công cụ phù hợp và biết quy trình làm cho cài đặt đơn giản . Nó cũng tiết kiệm thời gian và đảm bảo xe của bạn hoạt động tốt mà không có vấn đề .
Câu hỏi thường gặp
Điều gì xảy ra nếu tôi dây rơle sai?
Dây sai có thể phá vỡ rơle hoặc làm hại hệ thống xe của bạn . Luôn kiểm tra sơ đồ nối dây và kết nối kiểm tra bằng đồng hồ vạn năng trước khi bật mạch .}
Tôi có thể sử dụng bất kỳ rơle cho xe của tôi không?
Không, bạn cần một rơle phù hợp với nhu cầu sức mạnh của xe của bạn . Hầu hết các xe sử dụng rơle 12V DC xử lý 30 amp40 amps . Hãy nhìn vào hướng dẫn sử dụng xe hơi của bạn hoặc yêu cầu một chuyên gia giúp đỡ .
Làm thế nào để tôi biết nếu một rơle bị hỏng?
Một rơle bị hỏng có thể ngăn chặn những thứ như đèn hoặc quạt hoạt động . Sử dụng đồng hồ vạn năng để kiểm tra điện áp và kết nối thích hợp . Thay thế rơle nếu nó thất bại trong các thử nghiệm .}
Tôi có nên ngắt kết nối pin trước khi cài đặt rơle không?
Có, ngắt kết nối pin dừng các cú sốc và quần short trong khi làm việc . Đó là một bước an toàn quan trọng mà bạn phải làm theo .
Tôi có thể sử dụng lại một rơle cũ không?
Bạn có thể sử dụng lại một rơle nếu nó vẫn hoạt động tốt . trước tiên để đảm bảo rằng nó ổn . Thay thế nó nếu nó bị mòn, gỉ hoặc không hoạt động đúng .}
