Cách sử dụng rơle DPDT để điều khiển mạch

Bạn có thể điều khiển hai mạch khác nhau cùng một lúc khi sử dụng rơle DPDT . thiết bị nhỏ này hoạt động như một công tắc mà bạn bật hoặc tắt bằng điện thay vì tay của bạn . Hãy thử-nó dễ dàng hơn bạn nghĩ!

Điểm chính

Rơle DPDT điều khiển hai mạch cùng một lúc bằng cách sử dụng điện thay vì công tắc thủ công .

Nó có hai cực và hai cú ném, cho phép bạn đảo ngược động cơ hoặc chuyển nguồn nguồn dễ dàng .

Luôn xác định cuộn dây và liên hệ chính xác trước khi nối dây để tránh hư hỏng và đảm bảo an toàn .

Sử dụng DIODE bóng bán dẫn và flyback khi điều khiển rơle bằng vi điều khiển như Arduino .

Dây thông thường, thường mở và thường đóng các chân một cách cẩn thận để phù hợp với nhu cầu dự án của bạn .

Kiểm tra thiết lập rơle của bạn bằng cách nghe các nhấp chuột và kiểm tra kết nối bằng vạn năng .

Thực hiện theo các mẹo an toàn như sử dụng điện áp phù hợp, siết vít và tránh nam châm mạnh .

Thường xuyên kiểm tra và thay thế các rơle bị mòn để giữ cho các mạch của bạn đáng tin cậy và ngăn chặn các lỗi .

Cơ bản về Relay DPDT

Rơle DPDT là gì

Rơle DPDT là một loại công tắc điện đặc biệt cho phép bạn điều khiển hai mạch riêng biệt cùng lúc . bạn sử dụng điện để bật hoặc tắt, thay vì lật công tắc bằng tay. Đầu ra . Bạn thường thấy rơle này trong các dự án mà bạn muốn đảo ngược động cơ hoặc chuyển đổi giữa hai nguồn năng lượng .

Dưới đây là một cái nhìn nhanh về một số thông số kỹ thuật mà bạn có thể tìm thấy trên rơle DPDT điển hình:

Mẹo:Luôn kiểm tra điện áp cuộn và xếp hạng hiện tại trước khi bạn sử dụng rơle trong dự án của mình . Điều này giúp bạn tránh bị hư hại và giữ cho mạch của bạn an toàn .

Cách nó hoạt động

Bạn có thể tự hỏi điều gì xảy ra bên trong khi bạn tăng sức mạnh DPDT . Nó khá đơn giản! Bạn gửi điện đến cuộn dây, nó hoạt động giống như một nam châm và kéo một cánh tay kim loại . cánh tay này di chuyển hai công tắc cùng một lúc Ghim phổ biến di chuyển đến không tiếp xúc .

Đây là sự cố của các phần chính:

Đầu cuối dương của cuộn dây: Đây là nơi bạn kết nối điện áp điều khiển .

Thiết bị đầu cuối âm của cuộn dây: Điều này hoàn thành mạch cuộn .

Common (com): phần di chuyển kết nối với không hoặc nc .

Thông thường đã đóng (NC): Được kết nối với COM khi rơle tắt .

Thông thường mở (không): được kết nối với com khi rơle trên .

Rơle DPDT có hai bộ liên hệ này, vì vậy bạn có thể điều khiển hai mạch cùng một lúc . Bạn có thể thấy nó so sánh với các rơle khác trong biểu đồ này:

Các tính năng chính

Bạn có rất nhiều sự linh hoạt với rơle DPDT . Dưới đây là một số lý do bạn có thể chọn một cho dự án của mình:

Bạn có thể kiểm soát hai mạch riêng biệt cùng một lúc .

Mỗi rơle có hai đầu vào chung và bốn đầu ra .

Tuyệt vời để đảo ngược hướng của động cơ hoặc chuyển đổi giữa các nguồn năng lượng .

Xử lý dòng điện cao và điện áp, vì vậy nó hoạt động cho các tải lớn hơn .

Cung cấp nhiều tùy chọn hơn các công tắc đơn giản như SPST hoặc SPDT .

Các mô hình đáng tin cậy và bền bỉ kéo dài hơn một triệu chu kỳ!

Nhiều rơle được niêm phong để tránh bụi và độ ẩm, vì vậy chúng hoạt động tốt trong môi trường khó khăn .

Ghi chú:Một số rơle DPDT được xây dựng cho các điều kiện khắc nghiệt, như hàng không vũ trụ hoặc phòng thủ, và có thể xử lý sốc, rung động và thời tiết khắc nghiệt .

Sơ đồ chân DPDT Relay

Nhận dạng pin

Khi bạn nhìn vào rơle DPDT, bạn sẽ thấy tám chân ở phía dưới . Mỗi pin có một công việc đặc biệt . Nếu bạn muốn nối dây rơle của mình một cách chính xác, bạn cần biết pin nào .

PIN 7 và PIN 8 dành cho cuộn dây . PIN 7 kết nối với 0 V (âm) và chân 8 kết nối với +24 VDC (dương)

Sáu chân còn lại dành cho hai bộ tiếp điểm . Mỗi bộ có một điểm chung (COM), thường được đóng (NC) và thông thường mở (không) pin .}}}}}}}}}}}}}}

Bạn có thể sử dụng đồng hồ vạn năng để kiểm tra điện trở cuộn giữa các chân 7 và 8. Nếu bạn đọc được, bạn đã tìm thấy các chân cuộn .

Để tìm các chân liên hệ, hãy kiểm tra tính liên tục . Khi tắt rơle, pin COM kết nối với chân NC . Khi bạn cấp nguồn cho cuộn dây, pin COM kết nối với chân không .

Mẹo:Luôn kiểm tra dữ liệu của rơle hoặc "Sơ đồ kết nối & Kích thước" nếu bạn có nó . Điều này giúp bạn khớp với từng pin với chức năng của nó .

Đây là một bảng đơn giản để giúp bạn nhớ:

Chuyển đổi nội bộ

Bên trong rơle DPDT, bạn sẽ tìm thấy hai công tắc hoạt động cùng nhau . Khi bạn gửi nguồn đến cuộn dây, cả hai công tắc di chuyển cùng một lúc .}

Mỗi công tắc có một chốt chung có thể kết nối với phần tiếp xúc thường được đóng hoặc thường mở . Cuộn dây tạo ra một từ trường kéo một phần ứng kim loại . phần ứng này di chuyển các tiếp điểm, do đó bạn có thể điều khiển hai mạch cùng một lúc .}}}

Bạn có thể nghĩ về nó như thế này: rơle hoạt động khi hai spdt (ném đôi cực đơn) trong một hộp . Khi bạn bật cuộn dây, cả hai chuyển đổi đều lật lại với nhau . Đây là lý do tại sao bạn có thể đảo ngược một động cơ hoặc chuyển đổi hai thiết bị cùng một lúc

Đọc sơ đồ

Các sơ đồ dây giúp dễ hiểu cách kết nối rơle của bạn ., hầu hết các sơ đồ hiển thị rơle dưới dạng hộp với tám chân . Các chân cuộn thường được đánh dấu ở một bên {{2}

Đây là một sơ đồ đơn giản ở dạng văn bản:

[7] --- cuộn dây --- [8]|| [2] [1] [3] [5] [4] [6] NC com no nc com no

Nhóm bên trái (chân 1, 2, 3) dành cho một mạch .

Nhóm bên phải (chân 4, 5, 6) dành cho mạch khác .

Chân 7 và 8 dành cho cuộn dây .

Ghi chú:Nếu bạn cảm thấy không chắc chắn, hãy kiểm tra kỹ dữ liệu của rơle . Sơ đồ sẽ hiển thị chính xác cách các chân kết nối bên trong .

Khi bạn làm theo các bước này, bạn sẽ nối rơle DPDT của mình một cách chính xác mỗi khi . Hãy dành thời gian của bạn, sử dụng đồng hồ đo của bạn và luôn kiểm tra kỹ kết nối của bạn .}

Rơle DPDT nối dây

Công cụ và vật liệu

Trước khi bạn bắt đầu hệ thống dây điện, hãy thu thập mọi thứ bạn cần . Có các công cụ và vật liệu phù hợp giúp công việc dễ dàng và an toàn hơn nhiều . Đây là danh sách kiểm tra tiện dụng:

Rơle DPDT (đảm bảo nó phù hợp với nhu cầu điện áp và dòng điện của bạn)

Dây (chọn độ dày phù hợp cho tải của bạn)

Nguồn điện (Pin hoặc nguồn điện DC)

Nắm tay hoặc kìm nhỏ

Dây thoát hiểm và máy cắt

Multimeter (để thử nghiệm)

Hàn và hàn (tùy chọn, cho các kết nối vĩnh viễn)

Bánh mì hoặc ổ cắm rơle (để tạo mẫu dễ dàng)

Transitor hoặc MOSFET (nếu bạn muốn điều khiển rơle bằng vi điều khiển)

Băng keo điện hoặc ống co lại nhiệt

Mẹo:Luôn luôn kiểm tra lại dữ liệu của rơle của bạn trước khi bạn bắt đầu . Điều này giúp bạn tránh các lỗi nối dây .

Các bước nối dây

Dây rơle DPDT có thể trông khó khăn, nhưng bạn có thể thực hiện từng bước . Hãy phá vỡ nó để bạn có thể theo dõi dễ dàng .

Thiết bị đầu cuối cuộn dây

Tìm hai chân cuộn trên rơle của bạn . Chúng thường được đánh dấu trên trường hợp hoặc trong tập dữ liệu .

Kết nối một chân cuộn với mặt dương của điện áp điều khiển của bạn (ví dụ: +5 V hoặc +12 v) .

Kết nối pin cuộn khác với mặt đất (0 v) .}

Nếu bạn sử dụng bộ vi điều khiển (như Arduino), nếu bạn không thể kết nối cuộn dây trực tiếp . Pin vi điều khiển kết nối với đế hoặc cổng của bóng bán dẫn thông qua điện trở .

Đặt một diode (như 1N4007) trên các chân cuộn . Sọc trên diode đối mặt với mặt dương . Điều này bảo vệ mạch của bạn khỏi các gai điện áp khi rơle tắt .

Ghi chú:Luôn kiểm tra điện áp cuộn và xếp hạng hiện tại . bằng điện áp sai có thể làm hỏng rơle hoặc mạch điều khiển của bạn .

Thông thường, không, liên hệ NC

Bây giờ bạn có thể dây bên tải của rơle . Mỗi cực có ba chân: chung (com), thường mở (không) và thường đóng (nc) .}

Xác định hai bộ liên hệ . Mỗi bộ có một PIN COM, NO và NC .

Kết nối nguồn nguồn của bạn với mã PIN COM của bộ đầu tiên .

Kết nối thiết bị của bạn (như đèn hoặc động cơ) với mã PIN nếu bạn muốn bật khi chuyển tiếp được kích hoạt .

Lặp lại các bước 2 và 3 cho bộ tiếp điểm thứ hai . Bạn có thể điều khiển thiết bị thứ hai hoặc sử dụng nó để đảo ngược động cơ .

Kiểm tra kỹ tất cả các kết nối trước khi bật nguồn .

Đây là một hướng dẫn trực quan nhanh trong mẫu danh sách:

Thu thập các công cụ và vật liệu của bạn .

Xác định các chân rơle: hai commons (com), hai bình thường mở (không) và hai bình thường (nc) .

Kết nối nguồn nguồn với một thiết bị đầu cuối chung (com) .

Kết nối tải với một thiết bị đầu cuối thường mở (không) .

Nếu cần, hãy kết nối tải với thiết bị đầu cuối được đóng bình thường (NC) cho "luôn luôn bật" khi rơle tắt .

Lặp lại cho bộ thứ hai của com, no và nc chân .

Mẹo chuyên nghiệp:Sử dụng ổ cắm breadboard hoặc rơle để kiểm tra . Điều này cho phép bạn thực hiện các thay đổi mà không cần hàn .

Kiểm trarơle

Bạn đã hoàn thành hệ thống dây điện, vì vậy bây giờ đã đến lúc kiểm tra thiết lập của bạn . Kiểm tra giúp bạn bắt lỗi trước khi kết nối các thiết bị thực của mình .

Tăng sức mạnh cho mạch điều khiển của bạn . Nghe một "nhấp chuột" từ rơle . Âm thanh này có nghĩa là cuộn dây đang hoạt động .

Sử dụng đồng hồ vạn năng để kiểm tra các danh bạ . Khi TẮT rơle, mã PIN COM sẽ kết nối với chân NC . Khi bạn kích hoạt rơle, pin COM sẽ kết nối với pin không có pin .

Nếu bạn sử dụng vi điều khiển, hãy tải lên một bản phác thảo đơn giản để bật và tắt rơle . Xem thiết bị hoặc đèn báo của bạn để xem nó có hoạt động như mong đợi .}

Nếu một cái gì đó không hoạt động, hãy tắt nguồn và kiểm tra hệ thống dây điện của bạn ., hãy chắc chắn rằng bạn đã kết nối cuộn dây và liên hệ chính xác

Nhắc nhở an toàn:Không bao giờ chạm vào dây trực tiếp hoặc đầu cuối khi mạch được cấp nguồn . luôn ngắt kết nối nguồn trước khi thực hiện các thay đổi .

Với các bước này, bạn có thể nối dây và kiểm tra rơle DPDT với sự tự tin . Hãy dành thời gian của bạn, làm theo từng bước và bạn sẽ nhận được kết quả tuyệt vời .

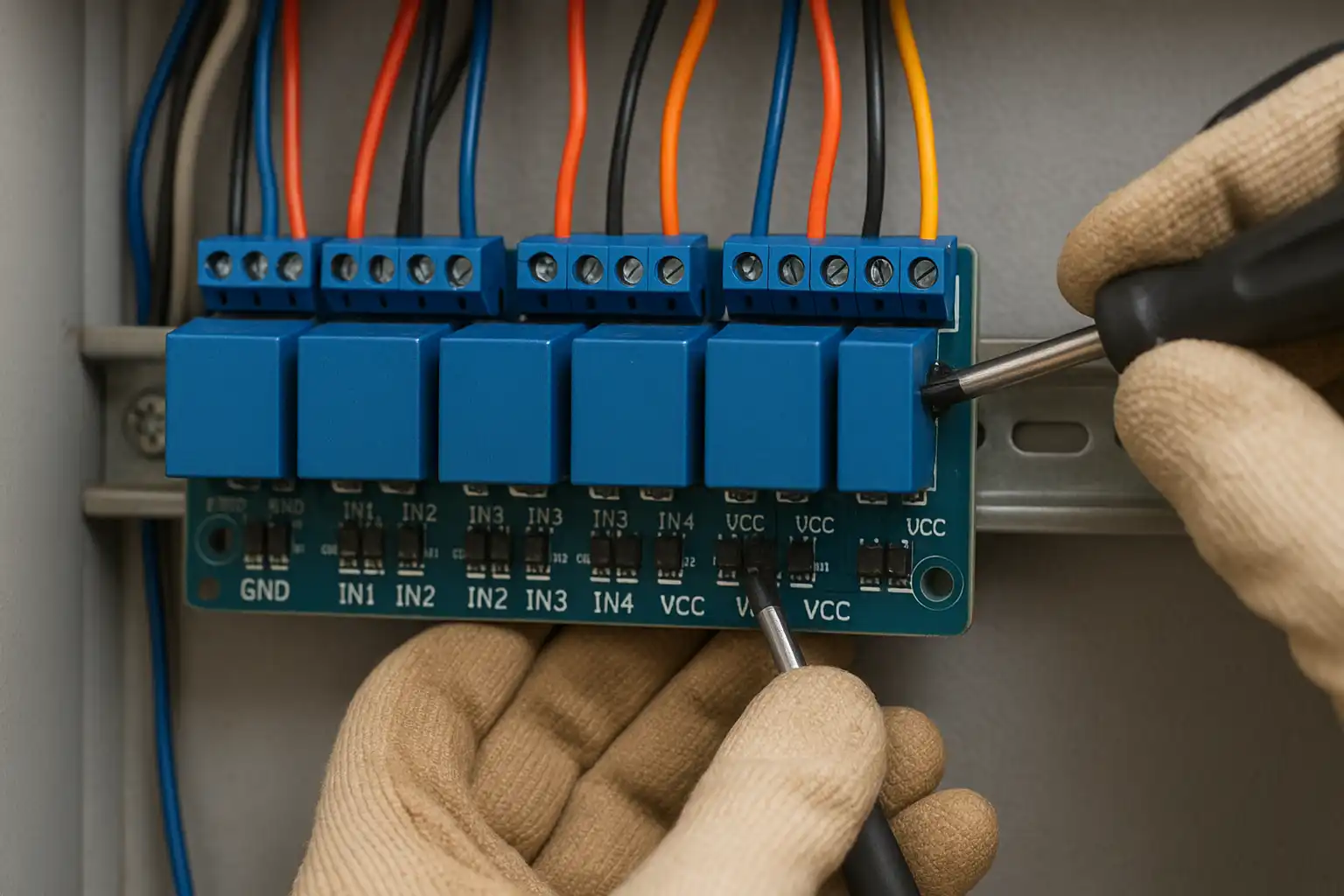

Ứng dụng rơle DPDT

Kiểm soát hai mạch

Bạn có thể sử dụng rơle DPDT để điều khiển hai thiết bị khác nhau cùng một lúc . Hãy tưởng tượng bạn muốn bật quạt và đèn với một nút .

Bạn kết nối mỗi thiết bị vào bộ liên hệ riêng trên rơle . Khi bạn nhấn nút, rơle chuyển cả hai mạch cùng nhau . Cài đặt này hoạt động tuyệt vời cho các dự án mà bạn muốn tự động hóa nhiều thứ cùng một lúc .

Nhiều dự án trong thế giới thực sử dụng phương pháp này . Ví dụ, một số người xây dựng các mô-đun chuyển tiếp cho phép vi điều khiển, như ESP32, bật hai bóng đèn hoặc chuyển đổi giữa một chiếc quạt và một lớp thử nghiệm .

Mẹo:Rơle giữ phía điều khiển (như bộ vi điều khiển hoặc công tắc của bạn) tách biệt với phía công suất cao (như quạt hoặc ánh sáng của bạn)

Đảo ngược hướng động cơ

Một trong những thủ thuật thú vị nhất bạn có thể làm vớirơle DPDT ngược lạiHướng của động cơ DC . Bạn thực hiện điều này bằng cách hoán đổi các dây kết nối với động cơ . Khi bạn kích hoạt rơle, nó thay đổi phân cực, do đó động cơ quay theo cách khác {{2}

Đây là cách nó hoạt động:

Trong trạng thái bình thường của rơle, động cơ quay một chiều .

Khi bạn cung cấp năng lượng cho rơle, các liên hệ lật và động cơ quay theo cách khác .

Những người trên các diễn đàn và hướng dẫn thường hiển thị thiết lập này . Họ cảnh báo bạn tắt động cơ trước khi chuyển hướng . Điều này giúp bạn tránh các sự đột biến lớn có thể làm hỏng các bộ phận của bạn . rơle .

Bạn cũng có thể tìm thấy phương thức này trong nhiều hướng dẫn DIY . Ví dụ, một dự án hướng dẫn cho thấy cách nối dây công tắc rocker dpdt để đảo ngược động cơ {{1} An toàn .

Ghi chú:Nếu bạn muốn điều khiển rơle bằng vi điều khiển, hãy sử dụng mạch trình điều khiển . Điều này giữ cho vi điều khiển của bạn an toàn và đảm bảo rơle có đủ nguồn .}

Chuyển đổi nguồn năng lượng

Bạn có thể sử dụng rơle DPDT để chuyển đổi giữa hai nguồn năng lượng . Có thể bạn muốn dự án của mình chạy trên pin khi nguồn chính tắt . Bạn có một nguồn nguồn cho mỗi bộ tiếp điểm {{2} Sao lưu .

Thiết lập này là phổ biến trong các hệ thống năng lượng dự phòng, các dự án năng lượng mặt trời và thậm chí một số đồ chơi . Bạn cũng có thể sử dụng nó để chuyển đổi giữa hai tải khác nhau, như quạt và ánh sáng, với các chỉ số trực quan để hiển thị cái nào đang hoạt động.}

Dưới đây là một bảng cho thấy các rơle DPDT thực hiện như thế nào trong các bài kiểm tra trong thế giới thực:

Bạn có thể chuyển đổi an toàn và tuổi thọ dài, ngay cả với các tải trọng khó khăn . Rơle cũng giữ cho các mạch kiểm soát và tải của bạn riêng biệt, vì vậy bạn không phải lo lắng về việc trộn tín hiệu hoặc gây ra quần short .

Mẹo chuyên nghiệp:Một số rơle DPDT có tính năng chốt . Điều này có nghĩa là chúng ở vị trí cuối cùng của họ ngay cả sau khi bạn loại bỏ nguồn ., những người khác không chốt và trở về trạng thái mặc định của chúng khi nguồn tắt. chọn loại phù hợp nhất với dự án của bạn {{4}

An toàn và thực hành tốt nhất

Xử lý an toàn

Bạn muốn các dự án chuyển tiếp của bạn hoạt động an toàn mỗi khi . Thói quen tốt giúp bạn tránh tai nạn và giữ cho các mạch của bạn chạy trơn tru . Dưới đây là một số bước an toàn quan trọng mà bạn nên luôn luôn làm theo:

Siết chặt tất cả các ốc vít vào mô -men xoắn bên phải . Vít lỏng có thể gây ra nhiệt và thậm chí đốt .

Kiểm tra kỹ tính phân cực của các kết nối của bạn . Phân cực sai có thể làm rối chuyển đổi .

Không bao giờ thả hoặc tháo rời rơle . Điều này có thể phá vỡ nó hoặc gây sốc điện .

Giữ các rơle tránh xa các nam châm mạnh . Trường từ tính mạnh có thể gây ra các vòng cung nguy hiểm hoặc các vấn đề cách nhiệt .

Chỉ sử dụng rơle trong phạm vi điện áp của nó . Quá nhiều điện áp có thể đốt cháy nó .

Thay thế rơle trên một lịch trình thông thường . rơle cũ có thể thất bại và gây ra các vấn đề về hồ quang .

Không sử dụng hoặc lưu trữ rơle trong chân không . Điều này có thể làm hỏng con dấu .

Tránh bật và tắt rơle quá nhanh . Các chu kỳ nhanh có thể quá nóng cuộn dây .

Sử dụng nguồn điện với gợn thấp . gợn sóng cao có thể gây ra sự thay đổi ngân nga hoặc điện áp .

Không bao giờ vượt qua điện áp tối đa hoặc dòng điện . quá nhiều có thể gây ra các cung hoặc đốt .

Chỉ sử dụng rơle trong xếp hạng liên hệ của họ . tải cảm ứng bị mòn rơle nhanh hơn .

Giữ rơle ra khỏi nước, hóa chất và dầu . Chúng có thể ăn mòn hoặc làm hỏng rơle .

Luôn tắt nguồn và kiểm tra điện áp còn lại trước khi bạn chạm hoặc thay thế rơle .

Sử dụng dây cách nhiệt và dây bọc thích hợp để giữ mọi thứ an toàn .

⚡ Mẹo:Luôn đọc dữ liệu cho rơle của bạn . Nó cho bạn biết các giới hạn an toàn và các cách tốt nhất để sử dụng nó .

Tránh sai lầm

Bạn có thể ngăn chặn hầu hết các vấn đề bằng cách kiểm tra công việc của mình trước khi bạn tăng sức mạnh . Dưới đây là một số lỗi phổ biến và cách tránh chúng:

Trộn nhãn cuộn dây và liên lạc . Dán dây của bạn hoặc sử dụng sơ đồ .

Quên diode flyback khi sử dụng vi điều khiển . Điều này có thể làm hỏng bảng của bạn .

Sử dụng sai điện áp hoặc dòng điện . luôn phù hợp với rơle của bạn với nguồn năng lượng của bạn và tải .

Không kiểm tra dây lỏng . kéo nhẹ trên mỗi dây để đảm bảo nó an toàn .

Bỏ qua bước kiểm tra . Sử dụng đồng hồ vạn năng để kiểm tra các kết nối trước khi thêm các thiết bị thực của bạn .

🛑 Ghi chú:Nếu bạn từng ngửi thấy mùi cháy hoặc nhìn thấy khói, hãy tắt nguồn ngay lập tức và kiểm tra hệ thống dây điện của bạn .

Hoạt động đáng tin cậy

Bạn muốn rơle của bạn kéo dài một thời gian dài và hoạt động mỗi khi bạn cần nó . Các nhà sản xuất rơle kiểm tra theo nhiều cách để đảm bảo chúng đáng tin cậy . Đây là một cái nhìn nhanh về cách họ làm điều đó:

Rơle sử dụng các vật liệu mạnh như oxit cadmium bạc cho các tiếp điểm . chúng cũng có các khoảng trống và khoảng trống không khí để giữ các mạch riêng biệt . Nhiều rơle kéo dài tới 10 triệu chu kỳ nếu bạn sử dụng chúng đúng cách

Khắc phục sự cố

Vấn đề hệ thống dây điện

Các vấn đề về dây có thể lẻn vào bạn, nhưng bạn có thể tìm thấy chúng bằng cách tiếp cận cẩn thận . bắt đầu bằng cách chia mạch của bạn thành các phần nhỏ hơn . nhìn vào tải (như quạt)

Thực hiện theo các bước này để theo dõi các vấn đề về hệ thống dây điện:

Chia mạch của bạn thành các phần: tải,Hệ thống dây điện để chuyển tiếp, dây chuyển tiếp và hệ thống dây điện từ cầu chì .

Trao đổi các bộ phận, như sử dụng một quạt khác, để xem liệu sự cố sẽ tồn tại hay biến mất .

Kiểm tra tất cả các dây và đầu cuối rơle để biết hư hỏng . Tìm cách điện đã bị chọc, cọ xát hoặc chèn ép bởi các ốc vít .

Lấy rơle ra khỏi giá treo . Đôi khi, bạn sẽ tìm thấy thiệt hại ẩn như băng bị rách hoặc thiết bị đầu cuối chạm vào kim loại .

Theo dõi từng dây, đặc biệt là nơi nó đi qua các điểm chặt chẽ hoặc gần các bộ phận chuyển động . cắt dây cáp và mở ống nếu bạn cần kiểm tra các ngắt ẩn .}}}}}}}}}}}

Sử dụng đồng hồ vạn năng kỹ thuật số để kiểm tra tính liên tục và điện áp tại các điểm khác nhau .

Làm việc qua từng phần từng bước, giống như theo dõi sơ đồ .

🔎 Mẹo:Luôn luôn tìm kiếm dây hoặc dấu hiệu mòn . Kiểm tra cẩn thận giúp bạn tiết kiệm thời gian sau .

Rơle bị lỗi

Đôi khi, bản thân rơle gây ra rắc rối . Bạn có thể thấy sự cố nếu rơle đã bị hủy hoặc xử lý gần như . ngay cả một vết sưng cứng trong quá trình vận chuyển có thể gây ra thiệt hại bên trong {{2}

Đây là những gì bạn có thể làm để kiểm tra một rơle xấu:

Tìm kiếm các vết nứt, vết lõm hoặc ghim uốn trên vỏ rơle .

Kiểm tra phép cách điện của rơle với người kiểm tra-pot nếu bạn có một . Điều này kiểm tra cho quần short ẩn .

Đo điện trở cuộn bằng vạn năng . Nếu bạn không đọc được hoặc giá trị lạ, cuộn có thể bị hỏng .

Kiểm tra các tiếp điểm rơle bằng cách chạy rơle với điện áp phù hợp và dòng điện . Hãy thử ít nhất 6V DC và 100MA, nhưng 12V DC và 500MA còn hoạt động tốt hơn .}

Nghe để ù hoặc nhấp vào âm thanh . Nếu rơle ù hoặc không nhấp, nó có thể có vấn đề liên hệ .

Không chỉ tin tưởng một đầu dò ohm-mét hoặc logic để kiểm tra liên hệ . Đôi khi, các công cụ này bỏ lỡ các vấn đề .

⚠️ Ghi chú:Lỗi chuyển tiếp không liên tục có thể biến mất khi bạn xử lý rơle . Luôn luôn kiểm tra nó trong mạch thực tế của bạn nếu bạn nghi ngờ sự cố .

Lời khuyên hiệu suất

Bạn muốn rơle của bạn hoạt động trơn tru mỗi khi . Dưới đây là một số mẹo để giữ cho mạch của bạn chạy mạnh mẽ:

Sử dụng đúng điện áp và dòng điện cho rơle của bạn . quá nhiều hoặc quá ít có thể gây ra sự cố .

Giữ dây của bạn gọn gàng và an toàn . dây lỏng có thể gây ra lỗi ngẫu nhiên .

Thay thế các rơle có dấu hiệu hao mòn, như tiếp điểm rỗ hoặc âm thanh nhấp chuột yếu .}

Tránh bật và tắt rơle quá nhanh . Hãy cho nó một chút thời gian để giải quyết giữa các chu kỳ .

Lưu trữ rơle ở một nơi khô, sạch để ngăn ngừa rỉ sét hoặc ăn mòn .

Kiểm tra rơle của bạn trong điều kiện làm việc thực, không chỉ trên băng ghế .

🛠️ Mẹo chuyên nghiệp:Giữ một rơle dự phòng tiện dụng . hoán đổi trong một cái mới thường là cách nhanh nhất để xác nhận vấn đề .

Bạn đã học cách kết nối, kiểm tra và sử dụng rơle cho điều khiển mạch . luôn luôn kiểm tra kỹ kết nối của bạn và sử dụng các vật liệu phi từ tính khi bạn muốn tránh nhiễu . Các dự án nâng cao sử dụng rơle trong các thí nghiệm với việc che chắn hoặc giám sát từ xa . Hãy tò mò và tiếp tục xây dựng!

Câu hỏi thường gặp

Làm thế nào để bạn biết nếu rơle DPDT của bạn đang hoạt động?

Nghe một cú nhấp chuột khi bạn cung cấp năng lượng cho cuộn dây . Bạn cũng có thể sử dụng đồng hồ vạn năng để kiểm tra xem pin phổ biến có kết nối với pin không khi bật rơle trên . nếu không có gì thay đổi, hãy kiểm tra kỹ hướng dẫn của bạn .

Bạn có thể sử dụng rơle DPDT với Arduino không?

Vâng, bạn có thể! Sử dụng bóng bán dẫn hoặc MOSFET để điều khiển rơle, vì pin Arduino không thể cung cấp đủ dòng điện . Đừng quên thêm một diode flyback trên cuộn dây rơle để bảo vệ .}}

Điều gì xảy ra nếu bạn dây cuộn ngược?

Hầu hết các rơle DPDT đều hoạt động tốt, trừ khi chúng có diode tích hợp . Nếu rơle của bạn có một diode, hãy nối ngược nó có thể làm hỏng diode hoặc mạch của bạn

Có thể xử lý rơle DPDT bao nhiêu hiện tại?

Kiểm tra bảng dữ liệu của rơle để biết xếp hạng hiện tại tối đa . Nhiều rơle DPDT xử lý 5 đến 15 amps . không bao giờ vượt quá giới hạn này hoặc bạn có thể ghi danh bạ hoặc khiến rơle không thành công .}

Tại sao rơle của bạn trở nên nóng?

Rơle nóng thường có nghĩa là bạn đang chạy quá nhiều dòng điện hoặc sử dụng điện áp sai . Hãy chắc chắn rằng tải của bạn khớp với xếp hạng của rơle . Nếu rơle vẫn còn nóng, hãy thay thế nó bằng một cái được xếp hạng cao hơn.

Bạn có thể đảo ngược một động cơ chỉ với một rơle DPDT?

Đúng! Dây động cơ đến các tiếp điểm của rơle để lật rơle hoán đổi độ phân cực . Điều này làm cho động cơ quay theo hướng ngược lại . luôn tắt động cơ trước khi chuyển đổi để tránh hư hỏng .

Sự khác biệt giữa rơle DPDT chốt và không chốt là gì?

Một rơle chốt ở vị trí cuối cùng của nó ngay cả sau khi bạn loại bỏ nguồn . Một rơle không chốt trở về trạng thái mặc định của nó khi nguồn tắt . Chọn loại phù hợp với nhu cầu của dự án.

Bạn có cần sử dụng cả hai bộ liên hệ?

Không, bạn không phải sử dụng cả hai bộ . Bạn có thể chỉ sử dụng một bộ nếu dự án của bạn chỉ cần chuyển đổi một mạch . Bộ khác sẽ không sử dụng và sẽ không ảnh hưởng đến cách chuyển tiếp hoạt động .
